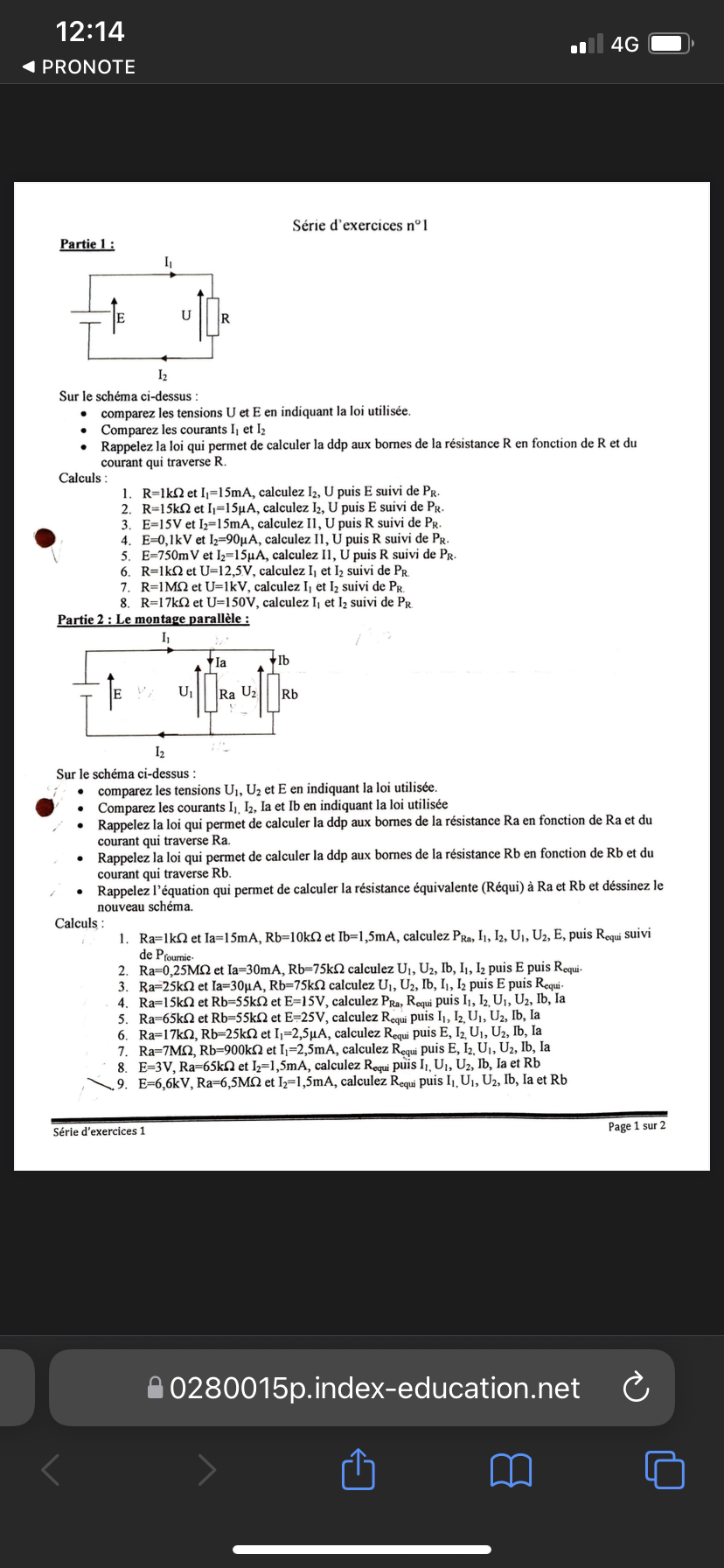

Schéma électrique


Leo.tpse
 Share

Messages recommandés

Bonjour,

Qu'as-tu fait ?

La plupart des questions sont des applications directes du cours.

Il faut connaître parfaitement ces notions simples si on ne veut pas très vite décrocher.

Ecris donc tes réponses ... et il y aura bien un ou l'autre qui t'aidera pour te corriger si nécessaire.









Lien vers le commentaire
Partager sur d’autres sites

1)Si p et n sont les bornes de la batterie (ou pile) et A l'entrée de la résistance, B sa sortie, les points reliés entre eux sont au même potentiel électrique c'est "le même point" électriquement. Vp=Va et Vn = Vb

Donc Vp-Vn = Va-Vb ou encore EuU et la loi d'ohm donne E= RI . Les puissances sont données par P=Ui , voir cours.

2) Ensuite U1 =U2 = U  puisque là encore dans le cas de dérivation, on a les mêmes entrées et sorties de  résistances. Donc Ra Ia = Rb Ib = U

et le courant total est Ia  + Ib = I (appelé I1 ou I2 dans l'énoncé mais c'est encore le même I1=I2=I );

I est le courant total émis par la pile ( comme un flux d'eau le flux d'électrons ne se perd pas : ce qui entre = ce qui sort). Le courant total I parcourt une résistance équivallente R : si au lieu de Ra et Rb en parallèle (ou en dérivation) on avait une certaine résistance R, le courant mesuré par un ampéremètre quelque part dans le circuit (par exemple avant l'entrée commune ou après la sortie commune de Ra et RB mais PAS dans une branche évidemment) serait le même I si on avait RI =U et donc I= Ia+Ib = U/R = U/Ra + U/ Rb et tu retrouve le cours : la résistance équivalente est R telle que 1/R = 1/Ra + 1/Rb. (le reste c'est calculatoire...)

Donc physiquement la résistance EQUIVALENTE est la branche unique qui donnerait le même effet physique que les deux branches ou dérivations. En terminale, tu généralisera celà à des cas où, au lieu de résistances "mortes" en courant continu, on a des "impédances" en courant alternatif (courant d'intensité variant dans le temps comme dans tes prises électriques). Mais on n'en est pas là.

Avec n branches, ce serait pareil , (voir cours)
