Aide urgent sur un devoir en éléctricité 1ere

[tt33]

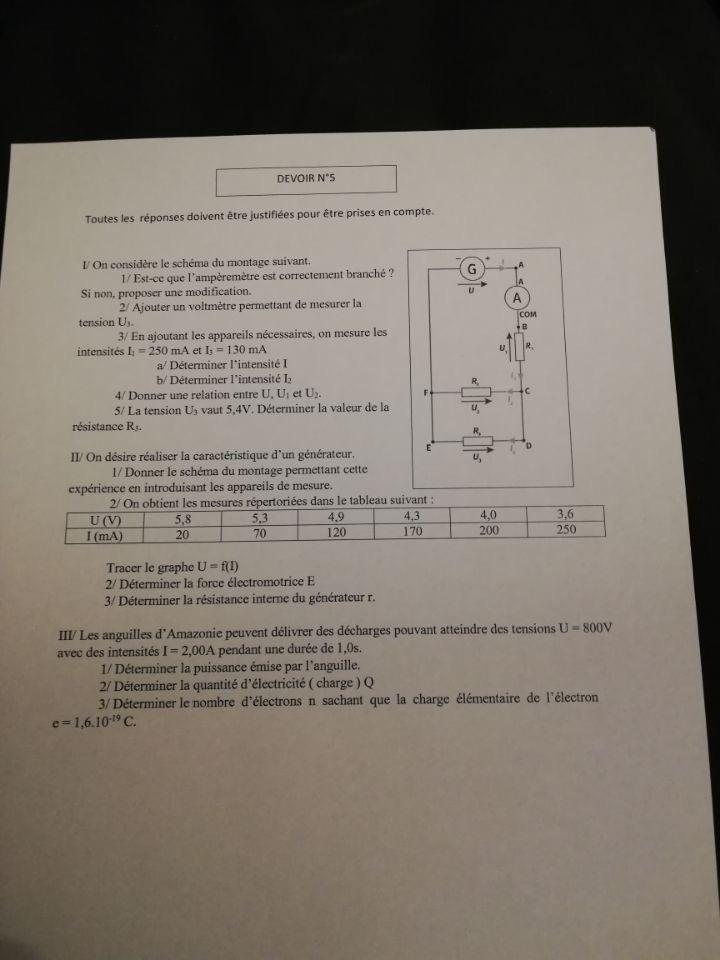

Bonjour, serait-il possible d'être aidé de toute urgence sur ce devoir svp?? Merci par avance.

[volcano47]

les indices (U1, R1 etc …) sont peu lisibles et si tu n'as pas de réponse ,c'est qu'il y a des doutes sur la figure. Essaye une vraie photo avec un vrai appareil photo ou alors en éclairant le texte pour prendre au moins au 1/125 de seconde , parce que là….

[julesx]

Bonjour tt33,

En enregistrant l'image et en la visualisant par exemple avec la visionneuse Windows, on arrive à lever les doutes. Par contre, comme c'était urgent et que ça date de 13 heures, je ne me lance dans les explications que si tu redonnes signe de vie.

[Denis CAMUS]

il y a 25 minutes, volcano47 a dit :

alors en éclairant le texte pour prendre au moins au 1/125 de seconde

Bonjour,

Il y a encore beaucoup de gens qui savent ce que cela veut dire ? ?

[tt33]

Il y a 3 heures, julesx a dit :

Bonjour tt33,

En enregistrant l'image et en la visualisant par exemple avec la visionneuse Windows, on arrive à lever les doutes. Par contre, comme c'était urgent et que ça date de 13 heures, je ne me lance dans les explications que si tu redonnes signe de vie.

Bonjour Julesx

Je veux bien de l'aide, merci...

Il y a 3 heures, volcano47 a dit :

les indices (U1, R1 etc …) sont peu lisibles et si tu n'as pas de réponse ,c'est qu'il y a des doutes sur la figure. Essaye une vraie photo avec un vrai appareil photo ou alors en éclairant le texte pour prendre au moins au 1/125 de seconde , parce que là….

Bonjour Volcano47,

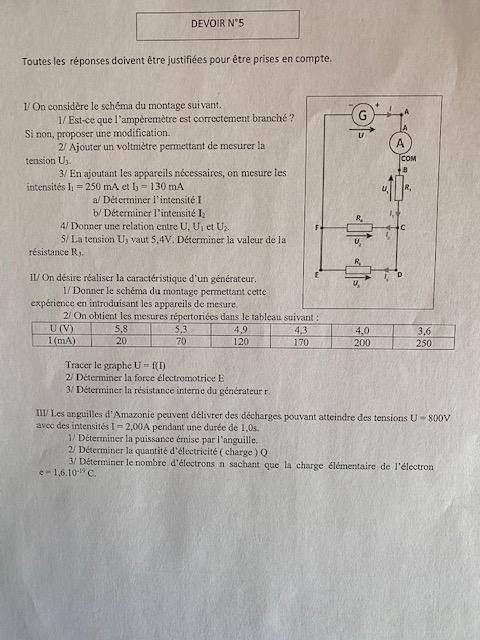

Revoici la photo sur un meilleur angle, merci.

[julesx]

Alors, allons-y.

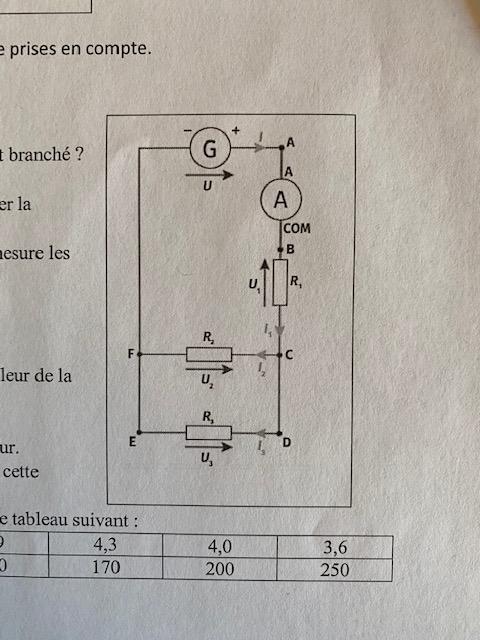

Exercice I)

1) Oui, car l'ampèremètre est bien en série dans le circuit.

2) on branche le voltmètre entre les bornes E et D (ou F et C, car U2=U3)

3)a) I=I1=250mA car ces deux courants circulent dans la même branche.

Pour la suite de cet exercice, je te laisse faire les calculs

b) I2=I1-I3 loi des nœuds

4) U=U1+U2 tensions en série

5) R3=U3/I3 attention aux unités

Exercice II)

1)

A annoter éventuellement comme c'est fait sur le schéma de l'énoncé.

2) Tu traces la courbe comme demandé. En abscisse, tu gardes des mA ou tu convertis en A. Au choix...

3) Tu superposes à ton tracé une droite passant au plus près des points de mesure. L'intersection du prolongement de cette droite avec l'axe des U te donne la valeur de E.

4) Le coefficient directeur de la droite te donne la valeur de la résistance interne r. Attention, si tu as gardé des mA, tu auras la valeur en kΩ.

A noter que, si tu as vu cette démarche, tu peux utiliser la régression linéaire pour trouver directement E et r.



Bon, tu regardes déjà tout cela et tu reviens en postant tes résultats si tu veux qu'on vérifie.





Modifié le 5 février 2020 par julesx

[tt33]

Merci beaucoup Julesx, tu m'aides beaucoup !!!

il y a 1 minute, tt33 a dit :

Merci beaucoup Julesx, tu m'aides beaucoup !!!



il y a 59 minutes, julesx a dit :

Alors, allons-y.

Exercice I)

1) Oui, car l'ampèremètre est bien en série dans le circuit.

2) on branche le voltmètre entre les bornes E et D (ou F et C, car U2=U3)

3)a) I=I1=250mA car ces deux courants circulent dans la même branche.

Pour la suite de cet exercice, je te laisse faire les calculs

b) I2=I1-I3 loi des nœuds

4) U=U1+U2 tensions en série

5) R3=U3/I3 attention aux unités

Exercice II)

1)

A annoter éventuellement comme c'est fait sur le schéma de l'énoncé.

2) Tu traces la courbe comme demandé. En abscisse, tu gardes des mA ou tu convertis en A. Au choix...

3) Tu superposes à ton tracé une droite passant au plus près des points de mesure. L'intersection du prolongement de cette droite avec l'axe des U te donne la valeur de E.

4) Le coefficient directeur de la droite te donne la valeur de la résistance interne r. Attention, si tu as gardé des mA, tu auras la valeur en kΩ.

A noter que, si tu as vu cette démarche, tu peux utiliser la régression linéaire pour trouver directement E et r.



Bon, tu regardes déjà tout cela et tu reviens en postant tes résultats si tu veux qu'on vérifie.

Je te laisse compléter à ta guise en rajoutant des détails comme sur le schéma de l'énoncé.





As-tu eu le temps de regarder l'exercice 3 ? Si oui je veux bien que tu me fasses pour les 2 autres exercices, sinon pas grave.

[julesx]

Le 3) n'est pas compliqué, il suffit d'appliquer les relations de cours :

1) Puissance émise P=U*I en watts

2) Q=I*t en coulombs

3) n=Q/e sans unités.

[tt33]

Merci beaucoup !!!



[julesx]

De rien, bonne continuation.

[volcano47]

Il y a 7 heures, Denis CAMUS a dit :

Bonjour,

Il y a encore beaucoup de gens qui savent ce que cela veut dire ? ?

j'e espère que toi Denis Camus sait ce que cela veut dire ! (sinon, recherche sur Internet "exposition", "vitesse" ; même si c'est automatique, ça existe encore !)

[Denis CAMUS]

Bonsoir volcano47,

Oui, bien sûr, j'ai connu, utilisé et développé.

Mais avec la démocratisation de la photo par smartphone beaucoup doivent en ignorer l'existence.
