THEOREMES GENERAUX DE L'ELECTRICITE (partie 1)

[Justnoze]

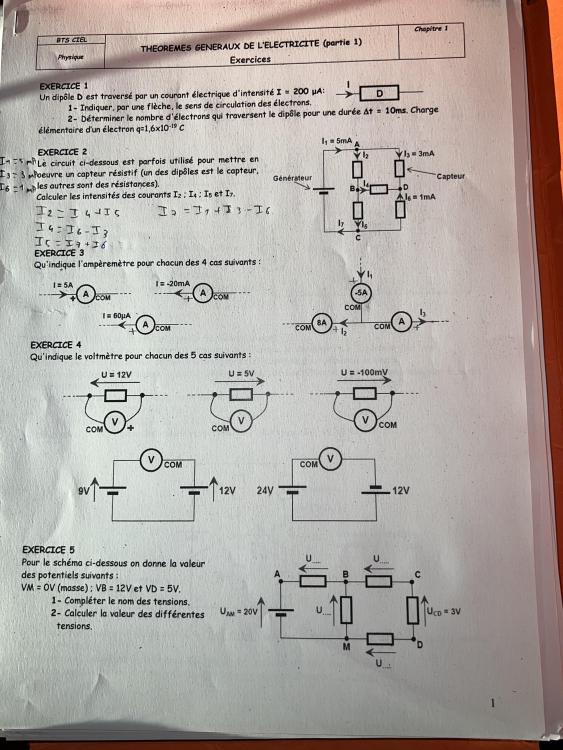

Bonjour, j’ai ça à rendre pour aujourd’hui mais je ne comprends vraiment rien j’ai essayer de faire le 2 mais c’est bien trop complexe pour moi si quelqu’un peut m’aider sa serait Top ! Merci d’avance

Modifié le 12 septembre 2023 par Justnoze

[Black Jack]

Bonjour,

Exercice 2

Simples applications de la loi des noeuds.

Ex 2 :

Avec les courants en mA

I1 = I2 + I3
5 = I2 + 3
I2 = 2 mA

I3 + I6 + I4 = 0
3 + 1 + I4 = 0
I4 = -4 mA

I7 = I1
I7 = 5 mA

I5 = I6+I7
I5 = 1 + 5
I5 = 6 mA









[Black Jack]

Bonjour,

ex1

1)

I = 200 µA, donc > 0
et alors la flèche sur le schéma correspond au sens conventionnel du courant.

A savoir : les électrons ont un sens de circulation opposés au sens conventionnel du courant.

... et donc, ici, les électrons ont un sens de droite à gauche sur le dessin.

2)

Q = I*t
avec Q (en C) la variation de charge due au passage du courant I (en A) pendant une durée t (en s)

Q = 200.10^-6 * 10.10^-3 = 2.10^-6 C

Et la charge Q correspond à la charge d'un nombre N d'électrons de charge élémentaire q = 1,6.10^-6 C

--> Q = N*q
2.10^-6 = N * 1,6.10^-19
N = 1,25.10^13  (a arrondir à 2 chiffres significatifs ?)

Remarque : la charge d'un électron est négative (même si ce n'est pas indiqué ainsi dans l'énoncé)
**********************
Exercice 3

Dessins de gauche :

indication : 5 A
Indication : 20 mA
Indication : - 60 µA

dessin de droite :

I1 = -5 A
I2 = 5 A
I3 = I1 - I2 = -10 A

I2 "entre" dans l'ampèremètre par sa borne - et donc il indique une valeur de signe contraire au courant conventionnel ...

L'indication de l'ampèremètre est donc 10A
**********************

La prochaine fois, demande des explications via le site.

Il faut évidemment comprendre les réponses, sinon cela ne sert à rien.

Modifié le 14 septembre 2023 par Black Jack

[julesx]

Au point où on en est :

Sauf erreur, n'hésitez pas à rectifier.
