dm sur des resistances


yann59yann
 Share

Messages recommandés

  • E-Bahut

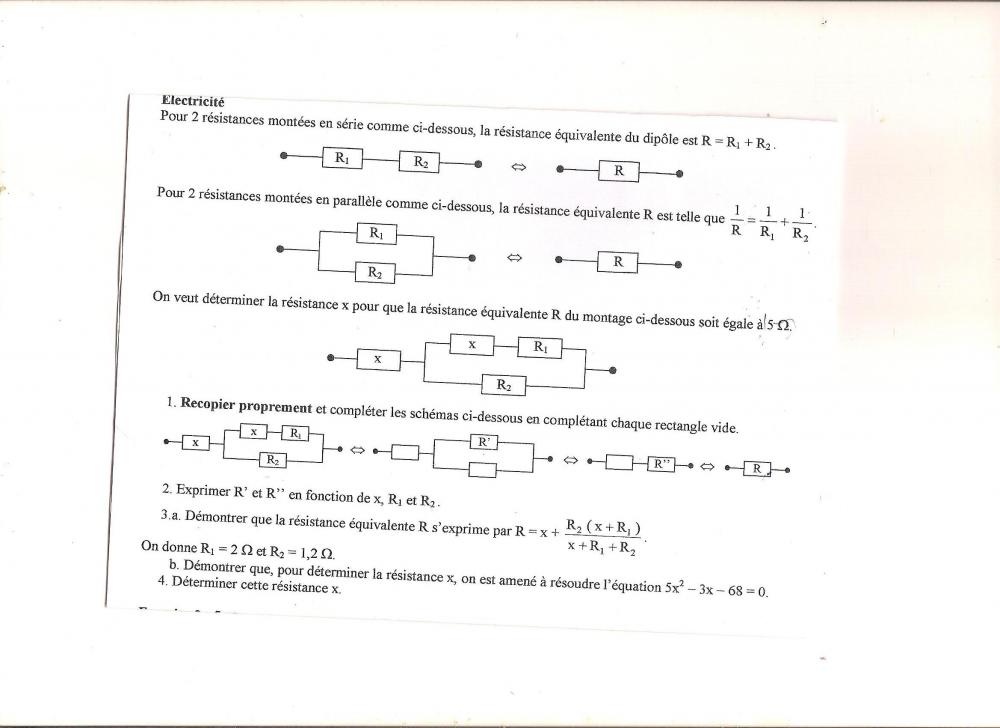

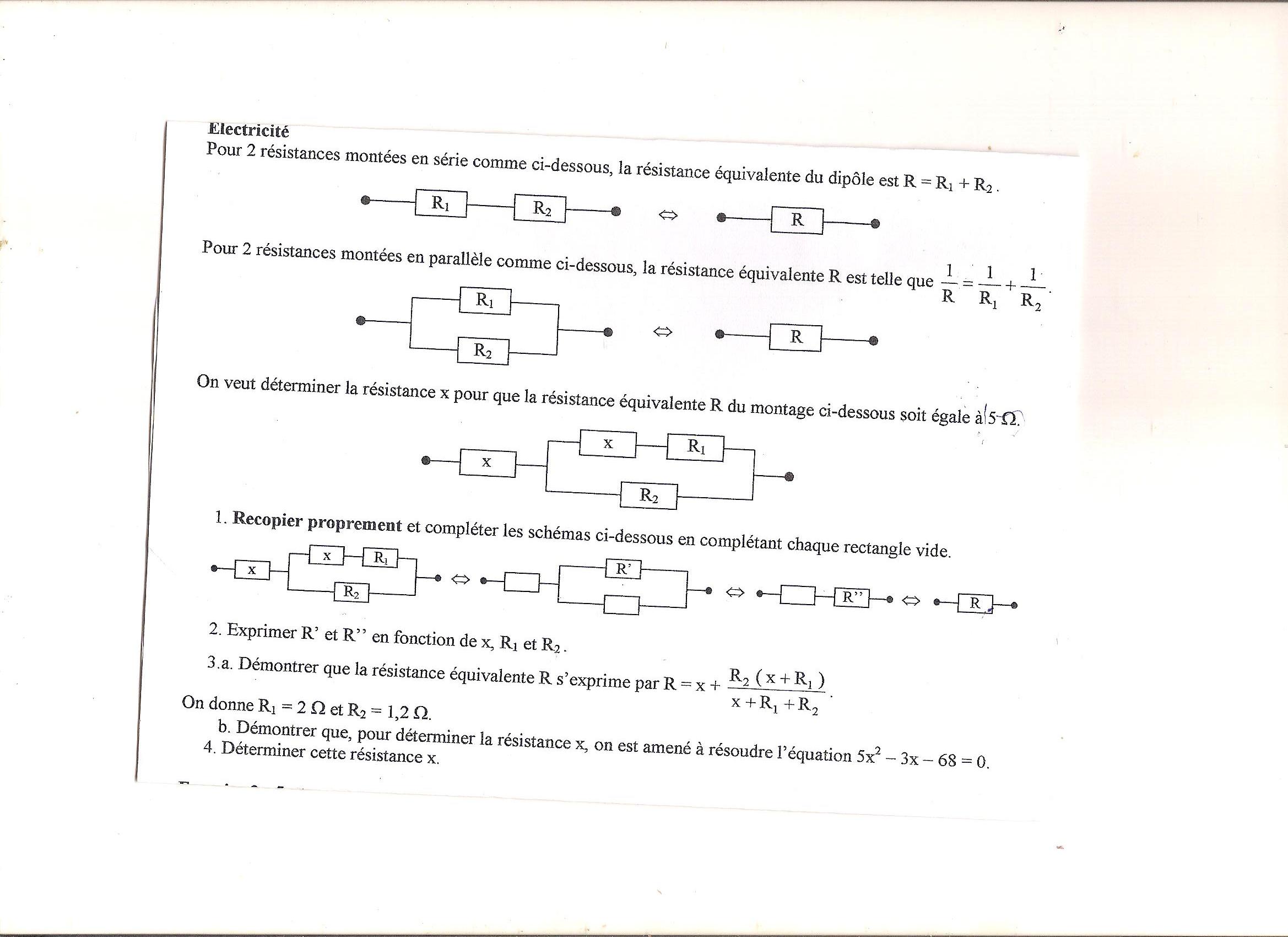

1) Il s'agit simplement de compléter les rectangles vides, donc tu laisses R' et R" dans les deux schémas intermédiaires.

Dans le deuxième schéma, tu mets x et R2 dans les rectangles vides et dans le troisième, tu mets x dans le rectangle vide

2) Oui pour R'=x+R1.

Non pour R", 1/R1+1/R2 serait de toute façon un inverse de résistance. R" est constitué par la mise en parallèle de R' et de R2.



Modifié par julesx
Lien vers le commentaire
Partager sur d’autres sites

  • E-Bahut



il y a une heure, yann59yann a dit :

Donc R'' =1/r'+1/r2 alors

Par contre pour la 3a ça pose pas problème mais la b je sais pas par quoi démarré car j'ai fait

X+(1,2(X+2)/X+1,2+2) mais je ne retrouve pas 5x²-3x-68=0



Non, revois ce qui est dit au départ :

C'est 1/R" qui est égal à 1/R'+1/R2.

Par contre, cette relation peut se mettre sous la forme R"=R'*R2/(R'+R2) qui me semble plus adaptée à ce qu'on veut te faire calculer ensuite.

Lien vers le commentaire
Partager sur d’autres sites

  • E-Bahut

@yann59yann

il y a 7 minutes, julesx a dit :

Par contre, cette relation peut se mettre sous la forme R"=R'*R2/(R'+R2) qui me semble plus adaptée à ce qu'on veut te faire calculer ensuite.

Si tu ne comprends pas d'où ça sort, c'est par réduction au même dénominateur de 1/R' + 1/R2.

On passe ensuite à R" en inversant la fraction.

Lien vers le commentaire
Partager sur d’autres sites
