Laboratoire électricité dynamique

[MrX]

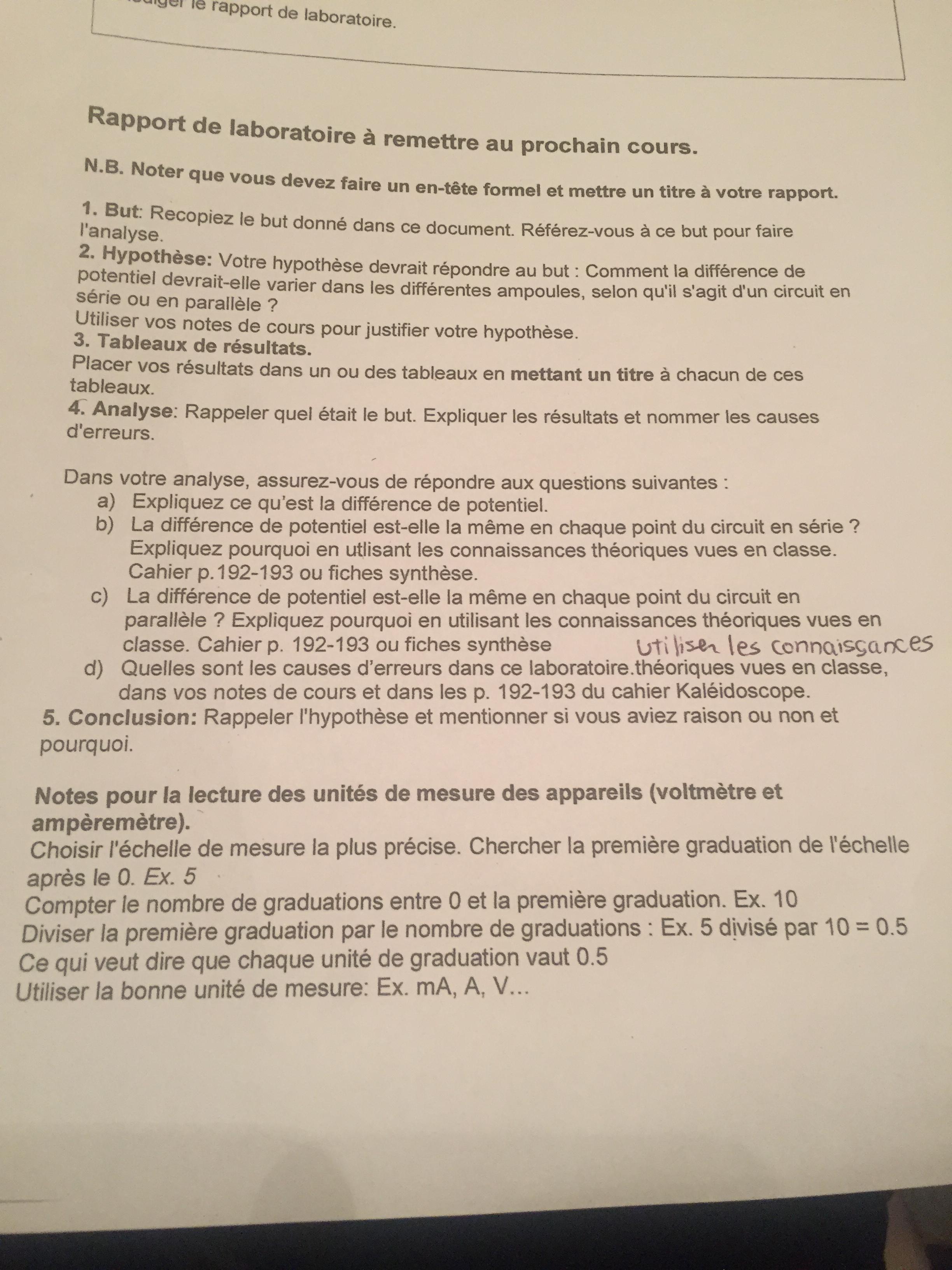

Bonsoir!Alors dans l'analyse pour le b,c et d j'ai beau chercher dans mon cahier et dans l'analyse mais je trouve pas merci de votre aide.

[volcano47]

une différence de potentiel "en chaque point" n'a pas de sens ; il n'existe une ddp qu'entre deux points . Si un courant circule entre deux points c'est que ces deux points présentent une ddp ou , dit autrement, ne sont pas au même potentiel. (on fait souvent l'analogie avec le potentiel de gravitation gz où g est l'accélération de la pesanteur et z l'altitude. Si deux points ont une différence d'altitude , une masse quelconque peut tomber d'un point à l'autre. La chute de la matière de z1 à z2 <z1 peut êttre comparée au déplacement d'une charge donc au courant électrique). Donc pour un circuit alimenté où circule un courant, le potentiel varie en chaque point.

Dans un circuit " parallèle",  plusieurs entrées sont reliées à un point A (ou entre le courant total qui se répartit entre les différences branches) et les sorties correspondantes sont reliées à un même point B où le courant sort des différentes branches et se recompose pour refaire le courant total correspondant à l'impédance équivalente (aux différents éléments branchés en  parallèle). La ddp Va-Vb peut être reliée aux différents courants à travers chaque impédance z_i : Va-Vb =z1i₁ =z2 i₂=.....

[MrX]

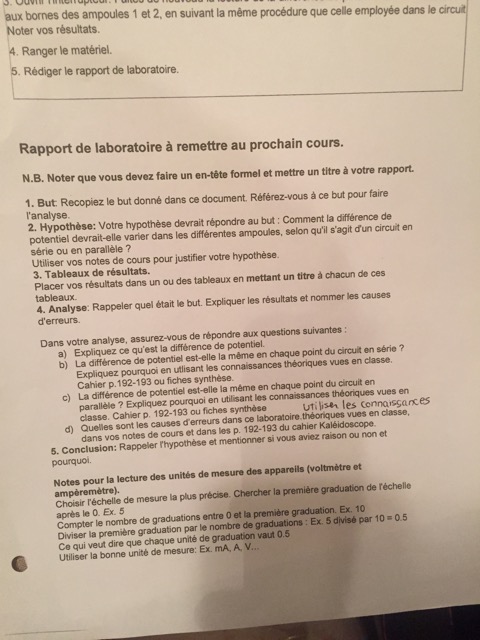

Bonsoir!Alors pour l´hypothese je sais pas c'est quoi même en regardant sur internet et mes notes de cours merci de votre aide.
