Bonjour et bienvenue sur le site,

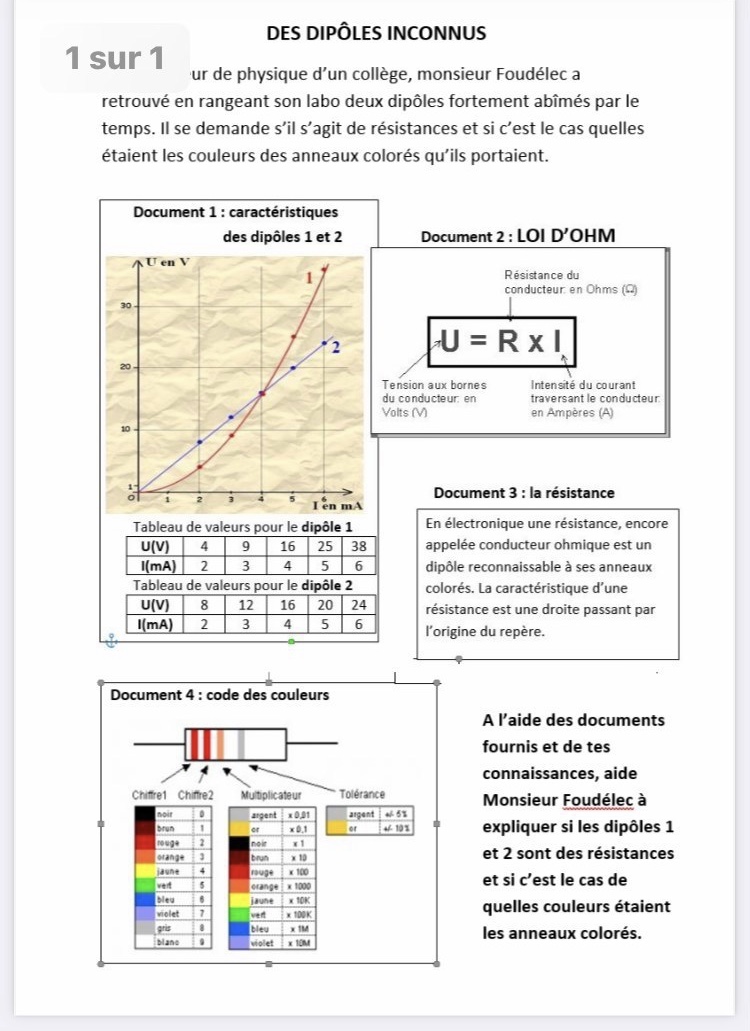

Comme, pour une résistance, on a U=RxI, la caractéristique U=f(I) du dipôle est une droite passant par l'origine et de coefficient directeur R.

Visiblement, ce n'est pas le cas pour le dipôle 1, qui n'est donc pas une résistance.

Par contre, pour le dipôle 2, la caractéristique est bien une droite passant par l'origine. Donc le dipôle 2 est une résistance.

Pour trouver sa valeur, le mieux est de déterminer le coefficient directeur de la droite. On obtient 24/0,006=4 000 Ω par lecture sur le document 1 (attention, le courant est en mA).

On peut aussi calculer les rapport U/I des différents poins de mesure. Je te laisse vérifier qu'on obtient également 4 000 Ω.

Pour trouver les codes couleurs, il faut écrire 4 000 sous la forme 40x100

40 -> 1er anneau jaune 2ème anneau noir

100 -> 3ème anneau rouge

Pour la tolérance, on n'a pas d'information précise. De toute façon, il y a une erreur, les valeurs sont inversées

or 5%

argent 10 %

A noter que 4 000 Ω ne fait pas partie des séries de valeurs normalisées usuelles.



Lien vers le commentaire
Partager sur d’autres sites

  • E-Bahut

Posté il y a 22 heures, dernière visite il y a 22 heures ! Pourquoi te donnes-tu la peine de poster si tu ne vas pas regarder s'il y a une réponse? Ce n'est pas ainsi que tu vas apporter un remède à tes difficultés.
