Td électricité

[Lapioche29]



Bonjour je des exercices  à faire et j’aurais besoin d’aide svp merci d’avance

[julesx]

Re-bonjour,

Dans ce qui suit, je donne les résultats avec 3 chiffres. Mais n'hésite pas à les vérifier

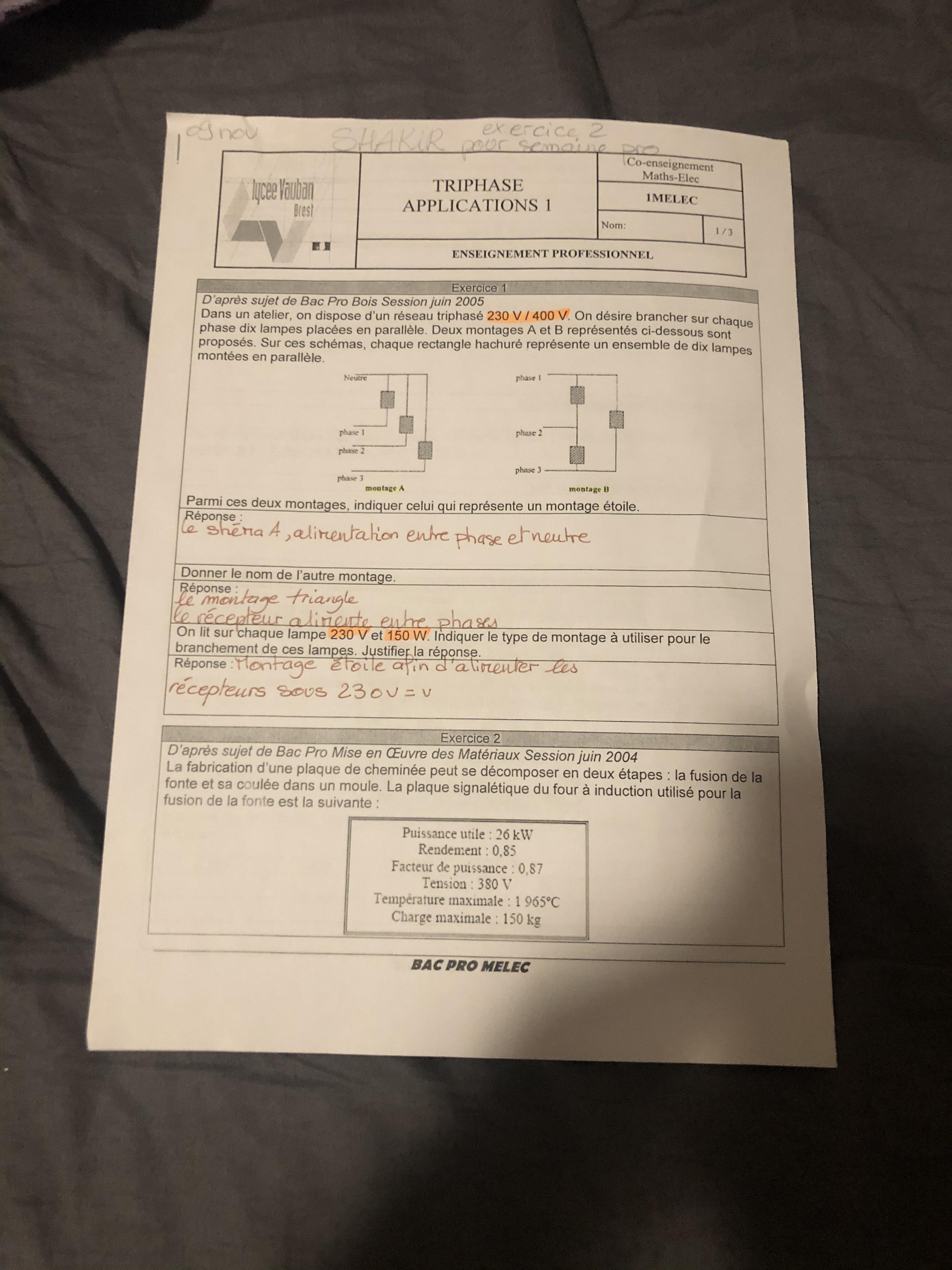

Exercice 1

OK

Exercice 2

Pa=Pu/η => Pa=30,6 kW

I=Pa/(√3*U*cosφ) => I=53,4 A

S=√3*U*I => S=35,1 kVA

Q=√(S²-P²) => Q=17,2 kvar

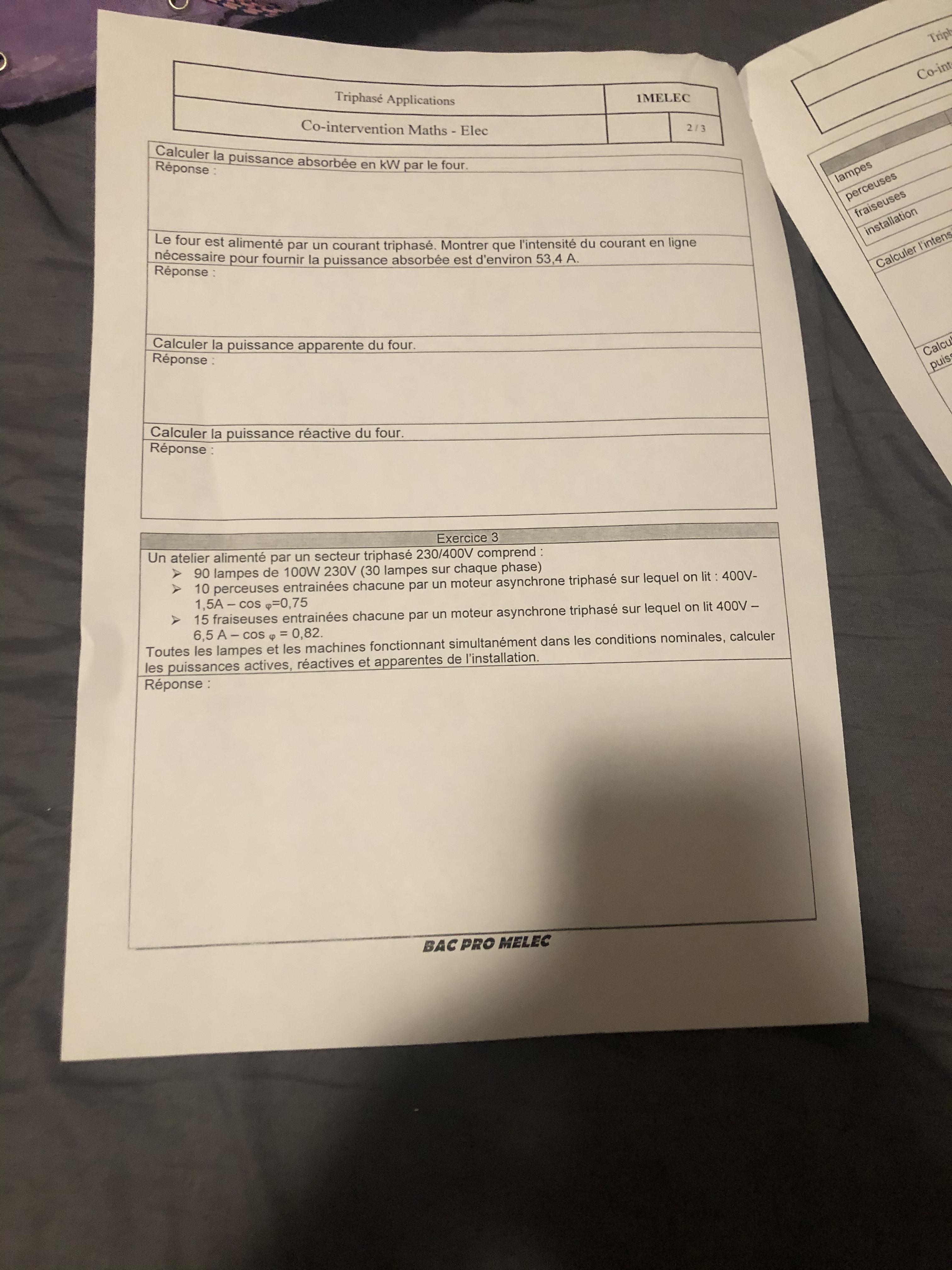

Pour la suite, tu essaies, les relations sont similaires à celles de l'exercice 2. Reviens en postant ce que tu as trouvé. Par contre, il y a un petit truc qui me chiffonne dans l'exercice 3 : 90 lampes et 15 fraiseuses peuvent bien se répartir également entre les 3 phases, par contre, 10 perceuses ? La le système ne peut donc pas  être équilibré et les relations ne s'appliquent pas a priori.

On fait comment ? On oublie le déséquilibre et on fait comme si les puissances des perceuses étaient réparties également entre les 3 phases ? Ce serait à voir avec celui qui a posé l'exercice.



[Lapioche29]

Le 26/11/2020 à 16:13, julesx a dit :

Tout d’abord merci de votre réponse est il parait que on fait avec le déséquilibre

[julesx]

il y a 50 minutes, Lapioche29 a dit :

Tout d’abord merci de votre réponse est il parait que on fait avec le déséquilibre

C'est à dire ? On oublie le déséquilibre et on fait comme si les puissances des perceuses étaient réparties également entre les 3 phases ?
