exercice

[maël - missme]

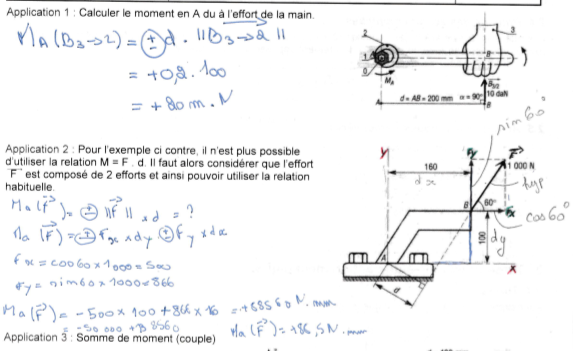

Bonjour. Pouvez-vous s'il vous plaît, m'expliquer pourquoi dans l'application  2 il faut mettre - 500 et +866. C'est juste le - et le + que je ne comprends pas. Comment voit-on le sens ?

Le reste j'ai compris. Merci



[Black Jack]

Bonjour,

Sauf convention contraire explicitement notée sur le plan ...

- Si un moment  tente à faire tourner dans le sens inverse des aiguilles d'une montre, on le considère positif.

- Si un moment  tente à faire tourner dans le sens des aiguilles d'une montre, on le considère négatif.

Dans l'exercice 2,

La composante Fx de F tente de faire tourner (autour de A) dans le sens des aiguilles d'une montre ... et donc le moment de Fx par rapport au point A sera noté comme négatif. ( - Fx * dy)

La composante Fy de F tente de faire tourner (autour de A) dans le sens inverse des aiguilles d'une montre ... et donc le moment de Fy par rapport au point a sera noté comme positif.  ( + Fy * dx)

*********

Remarque :

Ici, la petite flèche en arc dessinée à droite de la main, indique le sens à considérer comme positif.

Ce signe respecte ce qui est généralement utilisé (expliqué ci-dessus)

Si la petite flèche avait été dans l'autre sens ... on aurait du changer les signes des moment  partout. Ce qui ne change rien aux conclusions sur la valeur finale trouvée.

[maël - missme]

Merci Black Jack.

J'avais compris

- Si un moment  tente à faire tourner dans le sens inverse des aiguilles d'une montre, on le considère positif.

- Si un moment  tente à faire tourner dans le sens des aiguilles d'une montre, on le considère négatif.

mais quand ce n'est pas noté sur le plan comment on trouve le sens ? Je crois que je n'ai pas compris ça. Le reste c'est bon.

En gros pourquoi  : La composante Fx de F tente de faire tourner (autour de A) dans le sens des aiguilles d'une montre

[Black Jack]

Il y a 5 heures, maël - missme a dit :

Si rien d'écrit sur le plan pour imposer le sens positif ... On prend alors la convention générale qui est :

- Si un moment  tente à faire tourner dans le sens inverse des aiguilles d'une montre, on le considère positif.

- Si un moment  tente à faire tourner dans le sens des aiguilles d'une montre, on le considère négatif.

En gros pourquoi  : La composante Fx de F tente de faire tourner (autour de A) dans le sens des aiguilles d'une montre ?

Si on mettait un point pivot en A, la force Fx (avec le sens qu'elle possède sur le dessin) aurait tendance à faire pivoter la pièce autour de A dans le sens des aiguilles d'une montre.

N'est-ce pas évident en regardant le dessin ?

[maël - missme]

Ah oui d'accord. Mais je n'ai pas vu la notion de point pivot.
