Vecteur

[Jeanpirog47]

Bonjour,

je galère depuis hiers sur un exercice, pouvez vous m'aider svp ?

Et la question : Réaliser l’exercice et retrouver les valeurs données en réponse


Voici mes premières réponses :


T1 : Vx=30*cos0

Vx=30


Vy=30*sin0

Vy=0


T2 : Vx= 20*cos60

=19,05


Vy= -20*sin60

6,09


T3 : Vx= 15*cos45

7,88


Vy=15*sin45

12,76


PS : MERCI de ne pas supprimé le devoir je ne peux pas recopier l’énoncé sachant qu'il y a un schéma !

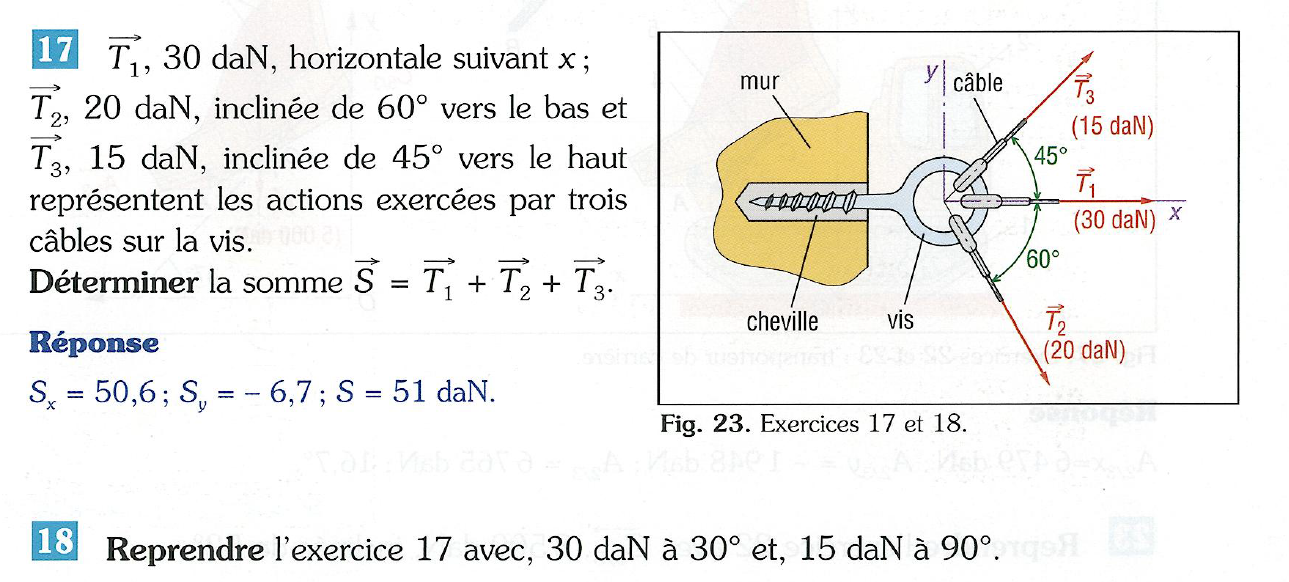

Voici l'énnoncé :

[Barbidoux]

17——————
45°=π/*4 et 60°=π/3
S(x)=T1*cos(0)+T2*cos(-π/3)+T3*cos(π/4)=30*cos(0)+20*cos(π/3)+15*cos(π/4)=50.60 daN
S(y)=T1*sin(0)+T2*sin(-π/3)+T3*sin(π/4)=T1*sin(0)+20*sin(-π/3)+15*sin(π/4)
18——————
?? on ne sait pas à quelle forces sont attribuée les angles et forces
si T2=30 daN avec angle à 30° vers le bas et T3=15 incliné de 90° vers le haut
alors
30°=π/6 et 90°=π/2
S(x)=T1*cos(0)+T2*cos(-π/6)+T3*cos(π/2)=30*cos(0)+30*cos(π/6)+15*cos(π/2)=55.98 daN
S(y)=T1*sin(0)+T2*sin(-π/6)+T3*sin(π/2)=30*sin(0)+20*sin(-π/2)+15*sin(π/2)=0
