Puissance Active, Réactive et Apparente

[Mti57]

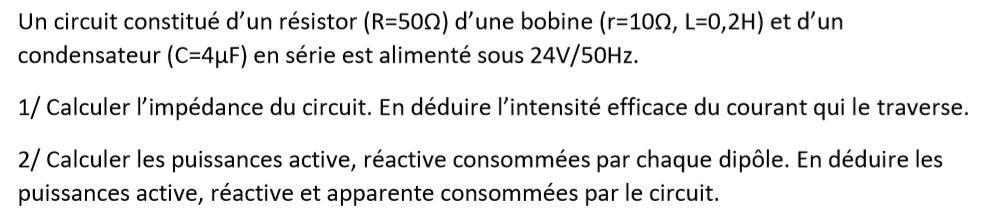

Bonjour, j'aurai besoin d'aide pour la question 2 svp.

Merci d'avance.

[julesx]

2) R ne consomme qu'une puissance active égale à R*I² => P_R=R*i²

L consomme une puissance active r*I² et une puissance réactive L*i² => P_L=r*I² et Q_L=L*I²

C fournit une puissance réactive égale à 1/(Cw)*I² => Q_C=-1/(Cw)*I²

Pour le total :

P_T=somme des P

Q_T=somme algébrique des Q

S=√(P_T²+Q_T²)

[Mti57]

Merci tu m'aide beaucoup

[Black Jack]

il y a 42 minutes, julesx a dit :

2) R ne consomme qu'une puissance active égale à R*I² => P_R=R*i²

L consomme une puissance active r*I² et une puissance réactive L*i² => P_L=r*I² et Q_L=L*I²

C fournit une puissance réactive égale à 1/(Cw)*I² => Q_C=-1/(Cw)*I²

Pour le total :

P_T=somme des P

Q_T=somme algébrique des Q

S=√(P_T²+Q_T²)

Salut,

distraction ...

L consomme une puissance active r*I² et une puissance réactive L*i² => P_L=r*I² et Q_L= wL*I²







[julesx]

Exact, oubli de w ! J'espère que l'élève aura rectifié de lui-même.

[Mti57]

Merci pour la correction par contre j'ai deux autres interrogations

C fournit une puissance réactive égale à 1/(Cw)*I² => Q_C=-1/(Cw)*I²   pourquoi il  y a un - devant le 1

et est- que (Cw)*I^2 sont tous les deux sous la fraction : -1/((Cw)*I^2) ?



[julesx]

De base, on considère que les puissances sont déterminées en convention récepteur. Une puissance absorbée est donc positive, une puissance fournie est négative, d'où le signe + pour la bobine et le signe - pour le condensateur.

Pour la fraction, si les deux étaient au dénominateur, j'aurais mis une parenthèse supplémentaire, comme tu l'as fait.

[Mti57]

D'accord merci c'était pour être sûr



[julesx]

De rien, bonne continuation.
