exercice éléctricité

[Lolat25]

Bonjour,

désolé je vous embête encore avec mes exercices d'électricité

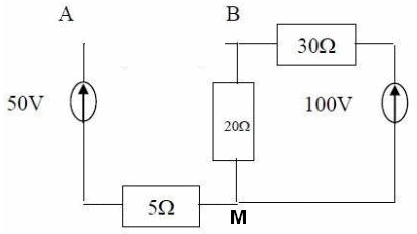

Mais je m'entraîne encore sur le théorème de Thévenin, et je ne comprends pas cet exercice. Ma prof a fait une correction mais je ne vois pas du tout ce qu'elle a marqué dessus..

Merci d'avance pour votre aide..

Capture-converti (1).pdf

[julesx]

Bonjour,

Première chose à faire, supprimer la résistance de 10 Ω.

Ensuite, prendre un point de référence des tensions, j'ai choisi le point M.



Eth est la tension à vide entre les points A et B, soit, avec mes conventions, Eth=VAM-VBM

A vide, aucun courant ne circule à gauche, donc VAM=50 V.

A droite, on a un diviseur, donc VBM=20/(20+30)*100=40 V.

D'où Eth=50-40=10 V

Rth est la résistance vue entre les bornes A et B lorsque les tensions sont court-circuitée

A gauche de M on 5 Ω. A droite, on a 20 Ω en parallèle sur 30 Ω, soit 20*30/50=12 Ω.

Au total, Rth=5+12=17 Ω.

Je te laisse continuer ?



[Lolat25]

Ah j'ai compris! ça marche, je fais la suite.

Merci beaucoup pour votre aide

[julesx]

OK, au besoin, tu reviens sur ce fil.
