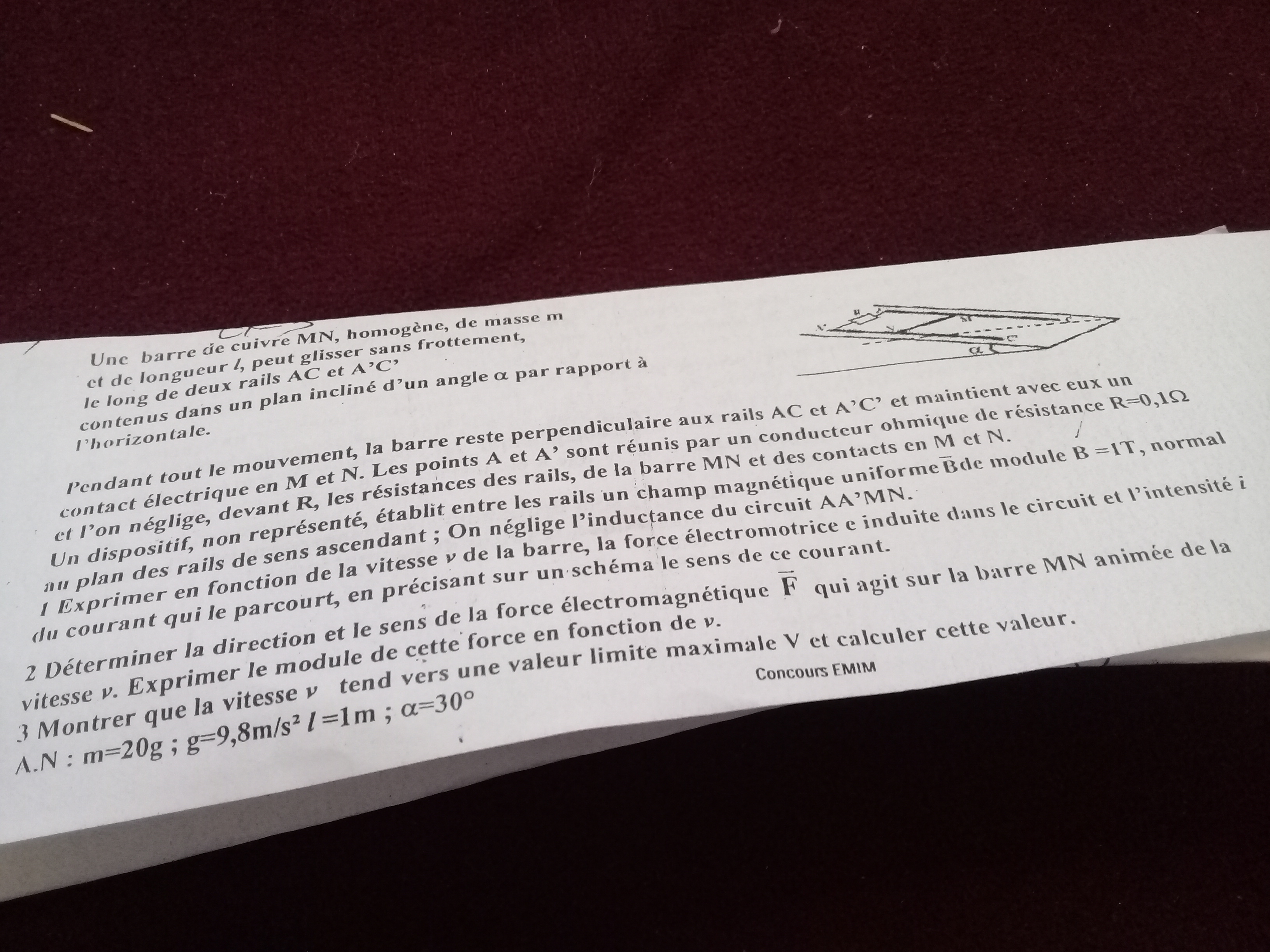

mwilli Posté(e) le 18 mars 2018 Signaler Share Posté(e) le 18 mars 2018 Bonjour à tous, S'il vous plaît, merci d'avance de votre aide pour l'exercice joint. Toutes mes excuses pour la qualité de l'image. Cordialement Lien vers le commentaire Partager sur d’autres sites More sharing options...
volcano47 Posté(e) le 18 mars 2018 Signaler Share Posté(e) le 18 mars 2018 on voit effectivement très mal,. je suppose que la barre de longueur l part d'une position haute x=0 lorsque MN est suivant AA' (x est l'abscisse comptée sur les rails) et le flux du champ B à travers la boucle conductrice AA'MN dont la surface S varie est donné par d=BdS = B l dx pour un déplacement dx de la barre. La f e m induite est donnée par e= -d/dt = - B l v puisque v=dx/dt (on oriente l'axe x vers la descente) Il circule dans la boucle un courant i =e/R et le barreau est soumis à une force magnétique i l B (puisque B et le barreau sont perpendiculaire) La force freine la chute du barreau car elle tend à s'opposer à la variation de flux du champ B. Il reste à écrire l'équation du mouvement (principe de la dynamique avec une force gravifique mg sinα motrice et une force de freinage B i l , l'accélération étant dv/dt. Lien vers le commentaire Partager sur d’autres sites More sharing options...
mwilli Posté(e) le 18 mars 2018 Auteur Signaler Share Posté(e) le 18 mars 2018 Merci beaucoup volcano47. Tout en renouvelant mes excuses pour la mauvaise qualité de l'image (due au fait que j'utilise la caméra d'un smartphone et j'enregistre ensuite sur mon ordinateur..) , je vais essayer d'exploiter vos explications et revenir vers vous. Cordialement Lien vers le commentaire Partager sur d’autres sites More sharing options...
