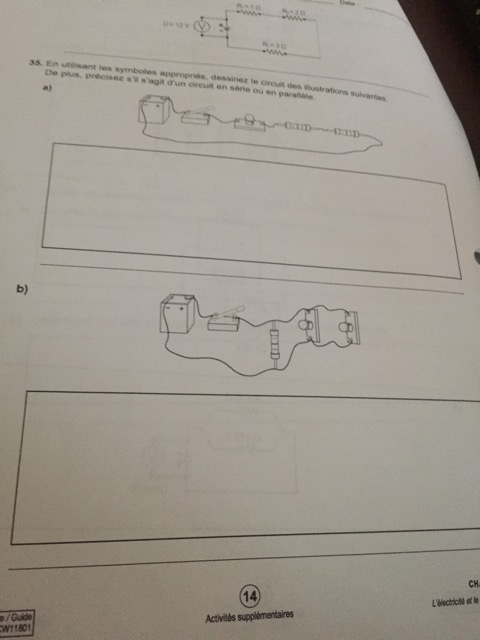

MrX Posté(e) le 23 février 2017 Signaler Posté(e) le 23 février 2017 Bonsoir! Alors pour le numéro 35 j'arrive pas à les dessiner mais par contre pour le a) je sais que c'est un circuit en série et le b) un circuit en parallèle merci de votre aide.
E-Bahut Denis CAMUS Posté(e) le 23 février 2017 E-Bahut Signaler Posté(e) le 23 février 2017 Bonsoir, Tu gardes la disposition indiquée et tu remplaces chaque dessin d'un composant par le symbole correspondant.

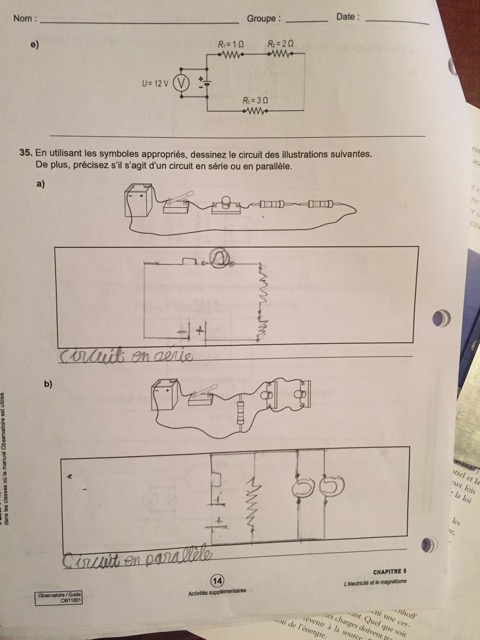

MrX Posté(e) le 23 février 2017 Auteur Signaler Posté(e) le 23 février 2017 D'accord alors voici ce que j'ai fais est-ce bon Merci de votre aide.
E-Bahut Denis CAMUS Posté(e) le 24 février 2017 E-Bahut Signaler Posté(e) le 24 février 2017 Pour le circuit série, je te l'ai corrigé sur l'autre poste. Ici, tu as fait les mêmes erreurs : pile à l'envers, Indique aussi les éléments comme sur le modèle : R1 = ...., R2 = ..... Evite de confondre les fils avec le cadre du dessin.
