Les Circuits En Série Parallèle Au Secours!

[bzoin-aide-math]

Bonjour,

J'ai un énorme problème... J'ai examen d'électricité la semaine prochaine et je me sens incapable de résoudre des circuits comme ceux que j'ai pu trouver sur ce site : http://users.skynet.be/sloune/exercices/circuits/circuits.htm

Je ne sais pas par où commencer, s'il-vous-plaît, aidez moi à me reexpliquer la manoeuvre à suivre de A à Z j'ai une boule au ventre :S

J'attend une réponse satisfaisante avec impatience

Bien à vous,

Bonne journée

[Denis CAMUS]

Circuit 1 :

Les résistances étant en série elle sont toutes parcourues par une intensité de 4A. En appliquant la loi d'Ohm, U=R*I tu trouves la résistance totale des trois résistances en série : R = U/I.

Il te reste ensuite à soustraire du total les deux résistances connues.

La tension aux bornes de la résistance de 4Ω se calcule encore avec la loi d'Ohm : U = R*I avec I = 4A et R = 4Ω.

Réponds déjà à cet exercice, fais ceux que tu arrive à terminer et on verras ceux qui causent problème.

[bzoin-aide-math]

Ah oui vu comme ça c'est tout de suite plus facile, mais je pense que c'est juste une faute de frape de votre part mais l'I c'est bien 5A dans ce circuit et non 4A?...

Grand Merci!, c'est super gentil de votre part de m'aider. je vais essayer de faire les autres, je reviens vers vous si j'ai encore d'autres soucis. Après ça je dois attaquer les circuits Thévenin et Kirchoff, est ce que cela vous dit quelque chose ?

pour le circuit 7, j'ai 3 résistances en parallèle, pour trouver la troisième comment faire ? Car je ne peux pas utiliser U=R*I puisque je ne connais pas la tension, je suppose que je ne peux pas dire que U=40V vu comment c'est disposé et je ne connais pas non plus I...

[Barbidoux]

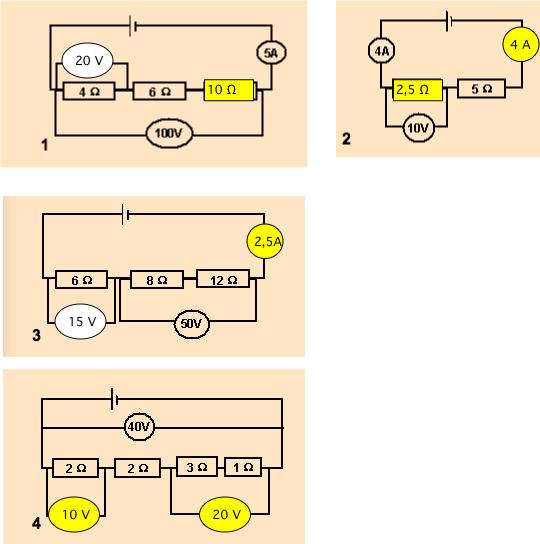

En jaune ce qui est déterminé en premier en blanc ce qui est déterminé ensuite

1-----------------

Intensité de 5A dans l'ensemble du circuit

100 V ==> r=20 Ω ==> ?=10 Ω

V=4*5=20 V aux bornes de la résistance

2-----------------

Intensité de 4A dans l'ensemble du circuit

Résistance 10/4=2.5 Ω

3-----------------

50V/20=2.5 A

6*2.5 A=15 V

4------------------

4/(2+2+3+1)=0.5 A

2*0.5=1 V

4*0.5=2*V

--------------------

5------------------

6/4=1,5 A

10*1.5=15 V

6------------------

8A et 30 V ==> 30/8=3.75

20/8=2.5 Ω

375-2.5=1.25 Ω

7-----------------

40/5=8

I dans la branche ? = 4 ==> R=40/4= 10 Ω

8------------------

4 A et 4 Ω

9------------------

5 Ω ==> 15/5=3 A ==> ?=10 Ω

10-----------------

5V/5Ω=1 A

5V/2Ω=2.5 A

Itotale =2.5+1+2.5+1=7A

11------------------

1A ==> 15 Ω

5Ω , 3A==>15 V

12------------------

10A => 8 A dans 2 Ω et 2 A dans 8 Ω ==> 16 V

10+4 =14 A dans la branche principale

[bzoin-aide-math]

Merci beaucoup! Est-ce que vous pourriez m'expliquer les circuits Thévenin et Kirchoff ?

[bzoin-aide-math]

2/ Dans le circuit de la figure ci-dessous, faites les calculs de :

1- Req - choisir - A I V W Ω

2- Is - choisir - A I V W Ω

3- I1 - choisir - A I V W Ω

[0.25 - A]

4- I2 - choisir - A I V W Ω

[0.25 - A]

5- I3 - choisir - A I V W Ω

[0.25 - A]

6- Us - choisir - A I V W Ω

7- U1 - choisir - A I V W Ω

[5 - V]

8- U2 - choisir - A I V W Ω

[2.5 - V]

9- U3 - choisir - A I V W Ω

[7.5 - V]

Je ne comprend pas mes erreurs pourriez-vous m'expliquer svp ...
