Les thermomètres frontaux à cristaux liquides


Joanna57

Messages recommandés

  • E-Bahut

1--------------

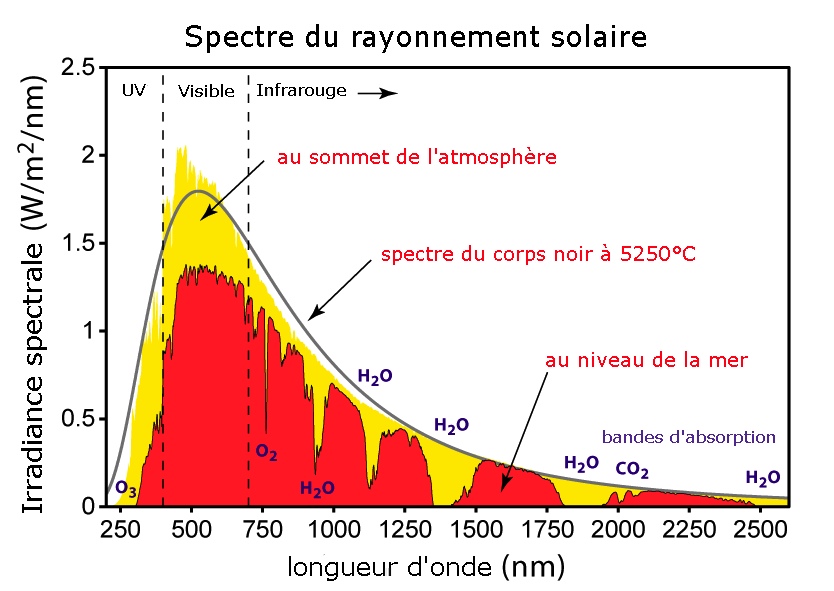

Le spectre solaire présentant un maximum pour une longueur d'onde de 500 nm explique la raison de ce choix.

post-24224-0-48520000-1353172008_thumb.j

On retrouve cette longueur d'onde en utilisant la loi de Wien dans laquelle on introduit la température de la surface du soleil ==> lambda= 2898*10^(-6) m/(5.8*10^(3))=5.00*10^(-7)m =500 nm

2--------------

En appliquant la relation L=q*lambda/(2*n)=q*500/3 on obtient q=2 et L=333 nm

On choisit donc la composition a=25.5% afin que l'affichage 37° soit visible

3--------------

On calcule le décalage des graphes pour la température 40°C en utilisant les relations :

mélange ab L(40)=0.68*L(37)

mélange a'b' L(40)=0.74*L(37)

post-24224-0-93028000-1353171995_thumb.j

On choisit donc la composition a'=33% afin que l'affichage 40° soit le seul visible
