Géométrie Dans L'espace

[Perseverant]

est ce que quelqu'un peut m'aider a cette exercice de decouverte?

representer en perspective cavalière les solides suivants (a) 30), k=0,7):

1.Un pavé droit ABCDEFGH tel que AB=AE=4cm et AD=10cm (face ABFE dans un plan frontal) ;

2. Un primse droit MNPQRS dont les bases MNP et QRS sont des triangles équilatéraux de 4 cm de côté, et de hauteur 10cm (face MNP frontale);

3.Une pyramide régulière SIJKL de sommet S à la base carrée de côté 4cm, et de hauteur 10 cm (faceIJKL frontale).

merci d avance

[Barbidoux]

est ce que quelqu'un peut m'aider a cette exercice de decouverte?

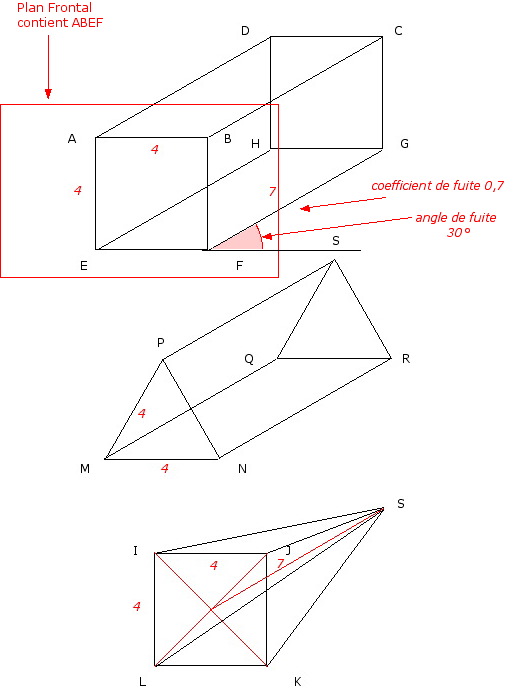

representer en perspective cavalière les solides suivants (a) 30), k=0,7): (angle de fuite et coefficient de fuite je suppose ???)

1.Un pavé droit ABCDEFGH tel que AB=AE=4cm et AD=10cm (face ABFE dans un plan frontal) ;

2. Un primse droit MNPQRS dont les bases MNP et QRS sont des triangles équilatéraux de 4 cm de côté, et de hauteur 10cm (face MNP frontale);

3.Une pyramide régulière SIJKL de sommet S à la base carrée de côté 4cm, et de hauteur 10 cm (faceIJKL frontale).

merci d avance

[Perseverant]

^{merci de votre aide}

^{dans le pavé AD= 7 cm ou 10 cm ??svp}

^{et sa veut s=dire quoi plan frontale}

^merci

[Barbidoux]

AD=10 cm mais coefficient de fuite =0,7 donc longueur du segment AD représenté =10*0.7=7

[Perseverant]

ohh non, je dois tout recommencer, moi je coyais que c'était 10cm!!!!

[Barbidoux]

La première chose à faire est d'apprendre les définitions....

Angle de fuite: c'est l'angle que font toutes les droites fuyantes d'une face fuyante, avec l'horizon du dessinateur.

Coefficient de fuite: c'est le nombre par on multiplie les dimensions réelles des segments fuyants (sur les droites fuyantes) pour obtenir leurs dimensions sur le dessin.
