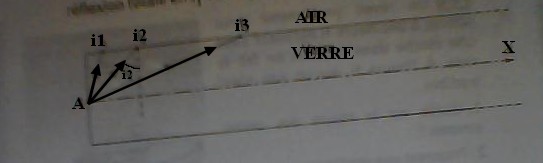

myra Posté(e) le 1 mai 2011 Signaler Posté(e) le 1 mai 2011 Voilà un exercice de physique, j'aurais besoin de votre soutien. Voici l'énoncé: Un point lumineux A se trouve situé au centre de l'extrémité d'une fibre optique en verre. On considère les rayons lumineux issus de A et arrivant en I1, I2 et I3 à la surface verre/air. Au point I2, l'angle de réfraction est égal à 90° et l'angle d'incidence est noté i2. 1. En exploitant le schéma justifier que le verre est utilisé comme milieu homogène. 2.Les ondes lumineuses sont elle de meme nature que les rayons X ?Comparer leurs fréquences. 3.Comparer les valeurs des angles d'incidence en I1 et en I3 à la valeur de i2. 4.Y aura t'il réflexion totale en I1 ? en I3 ? Justifier. 5.a. Prolonger les trois rayons réfléchis aux point J1, J2 et J3 de la urface opposée. b. Quel sera l'angle de réfraction en J2 ? prévoir s'il yaura ou non réfléxion totale en J1 et en J3. Je suis perdue.. Merci

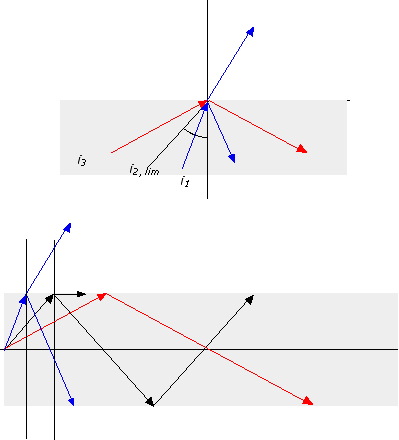

E-Bahut Barbidoux Posté(e) le 1 mai 2011 E-Bahut Signaler Posté(e) le 1 mai 2011 Un point lumineux A se trouve situé au centre de l'extrémité d'une fibre optique en verre. On considère les rayons lumineux issus de A et arrivant en I1, I2 et I3 à la surface verre/air. Au point I2, l'angle de réfraction est égal à 90° et l'angle d'incidence est noté i2. 1. En exploitant le schéma justifier que le verre est utilisé comme milieu homogène. Les rayons lumineux se propagent en ligne droite dans un milieu homogène 2.Les ondes lumineuses sont elle de meme nature que les rayons X ?Comparer leurs fréquences. oui mais longueur d'onde differéntes de 100 à 780 nm pour lumière UV-Visible de 0,01 à 100 nm pour RX 3.Comparer les valeurs des angles d'incidence en I1 et en I3 à la valeur de i2. i1<i2<i3 4.Y aura t'il réflexion totale en I1 ? en I3 ? Justifier. Non car la valeur de l'angle d'icidence est inférieur à la valeur limite de l'angle reflexion totale 5.a. Prolonger les trois rayons réfléchis aux point J1, J2 et J3 de la urface opposée. b. Quel sera l'angle de réfraction en J2 ? prévoir s'il yaura ou non réfléxion totale en J1 et en J3. Au point I2, l'angle de réfraction est égal à 90° (dit en debut d'énoncé) en j1 pas de réflexion totale en j3 réflexion totale
myra Posté(e) le 1 mai 2011 Auteur Signaler Posté(e) le 1 mai 2011 Je vous remercie! C'est vraiment gentil.
ikram15 Posté(e) le 27 octobre 2011 Signaler Posté(e) le 27 octobre 2011 je suis dsl mais j'ai pas bien compris le schéma merci
