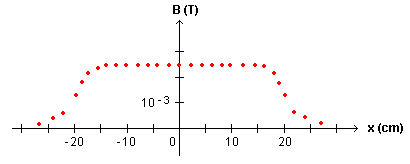

clemgym Posté(e) le 14 avril 2011 Signaler Share Posté(e) le 14 avril 2011 Bonjour, j'aimerais que quelqu'un m'aide sur cet exercice : On dispose du matériel suivant : => un solénoïde dont les caractéristiques sont : – nombre de spires : 200 ; – longueur : l = 40 cm ; – intensité maximale : 5 A. = >un générateur de tension continue, un rhéostat, un multimètre, un interrupteur, des fils de connexion, => une sonde à effet Hall reliée à un teslamètre (le zéro du teslamètre est réglé en l'absence de tout courant traversant le solénoïde). On négligera le champ magnétique terrestre. Donnée : u0 = 4pi10^-7SI Plus : . On règle l'intensité du courant à 4,0 A. On mesure la valeur du champ magnétique en différents points de l'axe du solénoïde. Les résultats sont représentés sur le graphe ci-dessus (figure 1), pour lequel l'abscisse x est comptée à partir du centre O du solénoïde. 1 Faire un schéma annoté du montage. 2 La manipulation qui a été conduite (mesure de B en divers points de l'axe du solénoïde) est-elle suffisante pour pouvoir affirmer qu'à l'intérieur du solénoïde, le champ magnétique est uniforme entre les plans d'abscisses respectives -14cm et +14 cm ? Dans l'hypothèse d'une réponse négative, quelles mesures supplémentaires faudrait-il effectuer pour prouver l'existence d'un champ uniforme dans la zone considérée ? 3 Représenter, sur la figure ci-après, le vecteur champ magnétique au point O (Échelle : 1 cm = 2.10^-3 T). (le sens du courant est noté sur le schéma en vue de dessus). 4 Représenter les lignes de champ à l'intérieur et à l'extérieur d'un solénoïde. Merci à vous ! =) Lien vers le commentaire Partager sur d’autres sites More sharing options...
clemgym Posté(e) le 15 avril 2011 Auteur Signaler Share Posté(e) le 15 avril 2011 UP ! Merci =) Lien vers le commentaire Partager sur d’autres sites More sharing options...

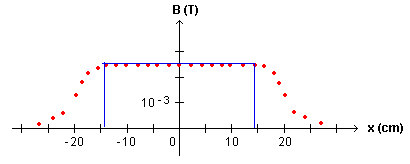

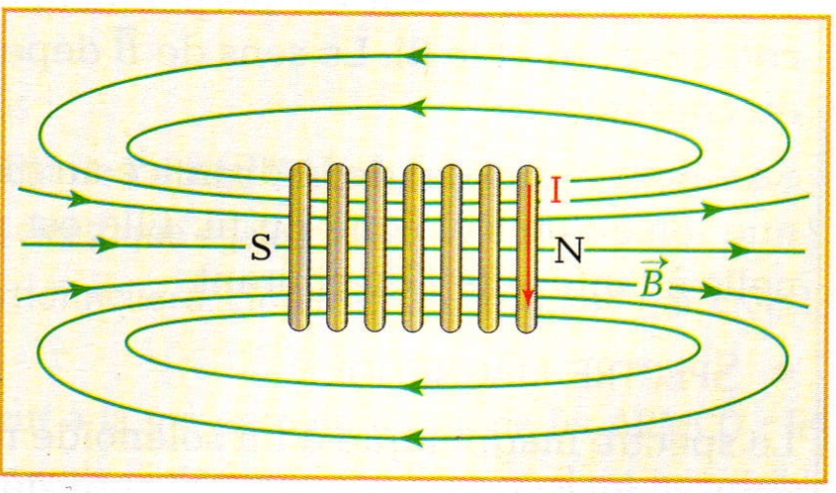

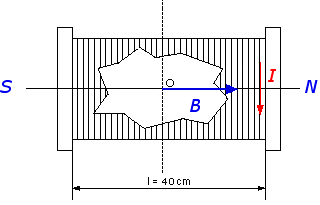

E-Bahut Barbidoux Posté(e) le 15 avril 2011 E-Bahut Signaler Share Posté(e) le 15 avril 2011 On dispose du matériel suivant : => un solénoïde dont les caractéristiques sont : – nombre de spires : 200 ; – longueur : l = 40 cm ; – intensité maximale : 5 A. = >un générateur de tension continue, un rhéostat, un multimètre, un interrupteur, des fils de connexion, => une sonde à effet Hall reliée à un teslamètre (le zéro du teslamètre est réglé en l'absence de tout courant traversant le solénoïde). On négligera le champ magnétique terrestre. Donnée : u0 = 4pi10^-7SI On règle l'intensité du courant à 4,0 A. On mesure la valeur du champ magnétique en différents points de l'axe du solénoïde. Les résultats sont représentés sur le graphe ci-dessus (figure 1), pour lequel l'abscisse x est comptée à partir du centre O du solénoïde. 1Faire un schéma annoté du montage. 2La manipulation qui a été conduite (mesure de B en divers points de l'axe du solénoïde) est-elle suffisante pour pouvoir affirmer qu'à l'intérieur du solénoïde, le champ magnétique est uniforme entre les plans d'abscisses respectives -14cm et +14 cm ? Non on peut affirmer que le champ magnétique est constant le long de l'axe du solénoïde. Dans l'hypothèse d'une réponse négative, quelles mesures supplémentaires faudrait-il effectuer pour prouver l'existence d'un champ uniforme dans la zone considérée ? Il faudrait mesurer le champ à l'intérieur du solénoïde en s'éloignant de son axe. 3 Représenter, sur la figure ci-après, le vecteur champ magnétique au point O (Échelle : 1 cm = 2.10^-3 T). (le sens du courant est noté sur le schéma en vue de dessus). B=µ0*N*I/L= 4*Pi*10^(-7)200*5/0,4=3,14*10^(-3) T (vecteur de longueur 1,57 cm) 4Représenter les lignes de champ à l'intérieur et à l'extérieur d'un solénoïde. Lien vers le commentaire Partager sur d’autres sites More sharing options...
clemgym Posté(e) le 23 avril 2011 Auteur Signaler Share Posté(e) le 23 avril 2011 Merci Barbidoux, et excuse moi pour le temps que j'ai mis =) A+ Lien vers le commentaire Partager sur d’autres sites More sharing options...
