marine.r Posté(e) le 10 mars 2011 Signaler Share Posté(e) le 10 mars 2011 Bonjour J'ai besoin d'aide pour ces exercices svp : ( images en pieces jointes ) ex 1 : Voici une petite partie de l'electrogramme d'un patient : 1- a : sur la duree de l'enregistrement, le signal peut il est consideré comme periodique ? b. si oui, calculer sa periode T 2. calculer en Hz s frequence F, qui est celle des battements du coeur . 3. a partir de la valeur T, calculer le nombre de battement a la minute, appelé rythme cardiaque . Ex 2 . - au repos, une personne respire regulierement a raison de 15 inspiration par minute. 1- en justifiant la réponse, indiquer se la respiration de cette personnes est un phenomene periodique ou non 2- si oui, quelle est sa valeur T de sa periode ? - Quelle est sa frequence ? Ex 3 : L'oscillogramme ci-dessous est celui du signal electrique alimentant un emeteur ultrasons. 1- identifier une periode du signal sur l'oscillogramme 2- quel est le nombre de carreaux correspondant a 10periodes du signal ?QUelle est sa durée associé ? - indiquée sa frequance F exprimée en Hz puis en Khz - quelle est la valeur maximale du signal ? et sa valeur minimale ? Ex 4 Un reveil programmé pour sonner a une heure H est placé sous une cloche dans laquelle on fait le vide. a l'heure H, aucun son est audible. - quelle est la nature des ondes sonores ? - proposer une explication au resultat de cette expérience Ex 5 : Pour localiser les obstacles et les proies, les chauves-souris de l'espece Pteronotus Parnellii emettent des brefs signaux ultrasonores periodiques, de frequence égale a 30.5 kHz. - quelle est la vitesse de ces ondes ? - un insecte est situe a 2.3m de l'animal. quelle eduree separe l'emission de l'onde et sa reception par la chauve souris apres réflexion sur l'insecte ? Ex 6 Une source ponctuelle S de rayon X se trouve a 80cm d'une plaque photographique sensible a ces rayons. le medecin realise la radiographie du thorax d'un patient et mesure la taille A'B' de sa clavicule sur la plaque : il obtient 12.3 cm. La distance entre la clavicule est l'ecran est estimée a 15 cm . Quelle est la nature des rayons X ? 2. - La taille réelle de la clavicule est-elle differente de sa taille sur la plaque ? - si oui, calculer sa taille réelle grace au theroreme de thales . Ex 7 : Un émetteur E produisant une onde ultra sonore est placé en face de deux recepteurs R1 et R2 . E, R1 et R2 sont alignés et disposé dans cet ordre. Les signaux de sortie des recepteurs R1 et R2, separés d'une distance d=20.5cm, sont observés sur les voies 1 et 2 d'un oscilloscope . On mesur une durée t=0.60ms entre l'arrivée de l'onde sur R1 et l'arrivée sur R2. - Identifier sur l'oscillogramme les deux points qui correspondent a l'arrivée de l'onde sur R1 et sur R2 . - ces deux points sont separés par un certain nombre de carreaux sur l'axe horizontal : indiquer combien. - verifier la valeur donnée pour la durée d separant ces deux points - determineer a partir de cette experience la vitesse des ondes ultrasonores dans l'air . Lien vers le commentaire Partager sur d’autres sites More sharing options...

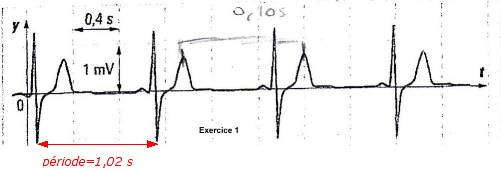

E-Bahut Barbidoux Posté(e) le 11 mars 2011 E-Bahut Signaler Share Posté(e) le 11 mars 2011 ex 1 : Voici une petite partie de l'electrogramme d'un patient : 1- a : sur la duree de l'enregistrement, le signal peut il est consideré comme periodique ? oui le signal se reproduit identique à lui même à intervalle de temps régulier b. si oui, calculer sa periode T T=1,02 s 2. calculer en Hz s frequence F, qui est celle des battements du coeur . f=1/T=1/1,02=0,98 Hz 3. a partir de la valeur T, calculer le nombre de battement a la minute, appelé rythme cardiaque. nb=60*1,02=61/min Ex 2 . - au repos, une personne respire regulierement a raison de 15 inspiration par minute. 1- en justifiant la réponse, indiquer se la respiration de cette personnes est un phenomene periodique ou non oui un phénomène qui se reproduit à à intervalle de temps régulier est dit périodique 2- si oui, quelle est sa valeur T de sa periode ? T=60/15=4 s - Quelle est sa frequence ? f=1/T=1/4=0,25 Hz Ex 3 : L'oscillogramme ci-dessous est celui du signal electrique alimentant un emeteur ultrasons. 1- identifier une periode du signal sur l'oscillogramme 2- quel est le nombre de carreaux correspondant a 10periodes du signal ?QUelle est sa durée associé ? T=0,255 ms - indiquée sa frequance F exprimée en Hz puis en Khz f=1/T=1000/0.255=3922 Hz=3,92 kHz - quelle est la valeur maximale du signal ? et sa valeur minimale ? valeur maximale du signal 225 mV et sa valeur minimale 0 mV Ex 4 Un reveil programmé pour sonner a une heure H est placé sous une cloche dans laquelle on fait le vide. a l'heure H, aucun son est audible. - quelle est la nature des ondes sonores ? Ondes mécaniques progressives longitudinales. - proposer une explication au resultat de cette expérience Les ondes mécaniques progressives longitudinales on besion d'un support matériel (solide, liquide ou gazeux) pour se propager. Elles ne peuvent donc pas se propager dans le vide. Ex 5 : Pour localiser les obstacles et les proies, les chauves-souris de l'espece Pteronotus Parnellii emettent des brefs signaux ultrasonores periodiques, de frequence égale a 30.5 kHz. - quelle est la vitesse de ces ondes ? 300 m/s dans l'air - un insecte est situe a 2.3m de l'animal. quelle eduree separe l'emission de l'onde et sa reception par la chauve souris apres réflexion sur l'insecte ? 2,3*2/300=0,01533 s= 15,33 ms Ex 6 Une source ponctuelle S de rayon X se trouve a 80cm d'une plaque photographique sensible a ces rayons. le medecin realise la radiographie du thorax d'un patient et mesure la taille A'B' de sa clavicule sur la plaque : il obtient 12.3 cm. La distance entre la clavicule est l'ecran est estimée a 15 cm . Quelle est la nature des rayons X ? Les rayons X sont un rayonnement électromagnétique comme les ondes radio, la lumière visible, ou les infra-rouge 2. - La taille réelle de la clavicule est-elle differente de sa taille sur la plaque ? Oui - si oui, calculer sa taille réelle grace au theroreme de thales . Thales AH/AH'=AB/A'B' ==> AB=A'B'*AH/AH'=12,3*80/95=10,36 cm Ex 7 : Un émetteur E produisant une onde ultra sonore est placé en face de deux recepteurs R1 et R2 . E, R1 et R2 sont alignés et disposé dans cet ordre. Les signaux de sortie des recepteurs R1 et R2, separés d'une distance d=20.5cm, sont observés sur les voies 1 et 2 d'un oscilloscope . On mesur une durée t=0.60ms entre l'arrivée de l'onde sur R1 et l'arrivée sur R2. - Identifier sur l'oscillogramme les deux points qui correspondent a l'arrivée de l'onde sur R1 et sur R2 . - ces deux points sont separés par un certain nombre de carreaux sur l'axe horizontal : indiquer combien. 6 carreaux - verifier la valeur donnée pour la durée d separant ces deux points 0,6 ms - determineer a partir de cette experience la vitesse des ondes ultrasonores dans l'air . t=d/V où d est la distance et V la vitesse ==>V=d/t= 0,205/(0,6*10^(-3))=341,67 m/s ex 1 : Voici une petite partie de l'electrogramme d'un patient : 1- a : sur la duree de l'enregistrement, le signal peut il est consideré comme periodique ? oui le signal se reproduit identique à lui même à intervalle de temps régulier b. si oui, calculer sa periode T T=1,02 s 2. calculer en Hz s frequence F, qui est celle des battements du coeur . f=1/T=1/1,02=0,98 Hz 3. a partir de la valeur T, calculer le nombre de battement a la minute, appelé rythme cardiaque. nb=60*1,02=61/min Ex 2 . - au repos, une personne respire regulierement a raison de 15 inspiration par minute. 1- en justifiant la réponse, indiquer se la respiration de cette personnes est un phenomene periodique ou non oui un phénomène qui se reproduit à à intervalle de temps régulier est dit périodique 2- si oui, quelle est sa valeur T de sa periode ? T=60/15=4 s - Quelle est sa frequence ? f=1/T=1/4=0,25 Hz Ex 3 : L'oscillogramme ci-dessous est celui du signal electrique alimentant un emeteur ultrasons. 1- identifier une periode du signal sur l'oscillogramme 2- quel est le nombre de carreaux correspondant a 10periodes du signal ?QUelle est sa durée associé ? T=0,255 ms - indiquée sa frequance F exprimée en Hz puis en Khz f=1/T=1000/0.255=3922 Hz=3,92 kHz - quelle est la valeur maximale du signal ? et sa valeur minimale ? valeur maximale du signal 225 mV et sa valeur minimale 0 mV Ex 4 Un reveil programmé pour sonner a une heure H est placé sous une cloche dans laquelle on fait le vide. a l'heure H, aucun son est audible. - quelle est la nature des ondes sonores ? Ondes mécaniques progressives longitudinales. - proposer une explication au resultat de cette expérience Les ondes mécaniques progressives longitudinales on besion d'un support matériel (solide, liquide ou gazeux) pour se propager. Elles ne peuvent donc pas se propager dans le vide. Ex 5 : Pour localiser les obstacles et les proies, les chauves-souris de l'espece Pteronotus Parnellii emettent des brefs signaux ultrasonores periodiques, de frequence égale a 30.5 kHz. - quelle est la vitesse de ces ondes ? 300 m/s dans l'air - un insecte est situe a 2.3m de l'animal. quelle eduree separe l'emission de l'onde et sa reception par la chauve souris apres réflexion sur l'insecte ? 2,3*2/300=0,01533 s= 15,33 ms Ex 6 Une source ponctuelle S de rayon X se trouve a 80cm d'une plaque photographique sensible a ces rayons. le medecin realise la radiographie du thorax d'un patient et mesure la taille A'B' de sa clavicule sur la plaque : il obtient 12.3 cm. La distance entre la clavicule est l'ecran est estimée a 15 cm . Quelle est la nature des rayons X ? Les rayons X sont un rayonnement électromagnétique comme les ondes radio, la lumière visible, ou les infra-rouge 2. - La taille réelle de la clavicule est-elle differente de sa taille sur la plaque ? Oui - si oui, calculer sa taille réelle grace au theroreme de thales . Thales AH/AH'=AB/A'B' ==> AB=A'B'*AH/AH'=12,3*80/95=10,36 cm Ex 7 : Un émetteur E produisant une onde ultra sonore est placé en face de deux recepteurs R1 et R2 . E, R1 et R2 sont alignés et disposé dans cet ordre. Les signaux de sortie des recepteurs R1 et R2, separés d'une distance d=20.5cm, sont observés sur les voies 1 et 2 d'un oscilloscope . On mesur une durée t=0.60ms entre l'arrivée de l'onde sur R1 et l'arrivée sur R2. - Identifier sur l'oscillogramme les deux points qui correspondent a l'arrivée de l'onde sur R1 et sur R2 . - ces deux points sont separés par un certain nombre de carreaux sur l'axe horizontal : indiquer combien. 6 carreaux - verifier la valeur donnée pour la durée d separant ces deux points 0,6 ms - determineer a partir de cette experience la vitesse des ondes ultrasonores dans l'air . t=d/V où d est la distance et V la vitesse ==>V=d/t= 0,205/(0,6*10^(-3))=341,67 m/s Lien vers le commentaire Partager sur d’autres sites More sharing options...
marine.r Posté(e) le 18 mars 2011 Auteur Signaler Share Posté(e) le 18 mars 2011 Merci beaucoup pour votre aide Barbidoux, mais je pense que vous vous etes trompé de piece jointes ... La premiere etait pour l'exercice 1, la deuxieme pour l'exercice 3 ... Lien vers le commentaire Partager sur d’autres sites More sharing options...
E-Bahut Barbidoux Posté(e) le 18 mars 2011 E-Bahut Signaler Share Posté(e) le 18 mars 2011 Merci beaucoup pour votre aide Barbidoux, mais je pense que vous vous etes trompé de piece jointes ... La premiere etait pour l'exercice 1, la deuxieme pour l'exercice 3 ... Lien vers le commentaire Partager sur d’autres sites More sharing options...
