Ondes Ultrasones Et Électromagnétiques Exos

[Aure_lie]

Bonjour,

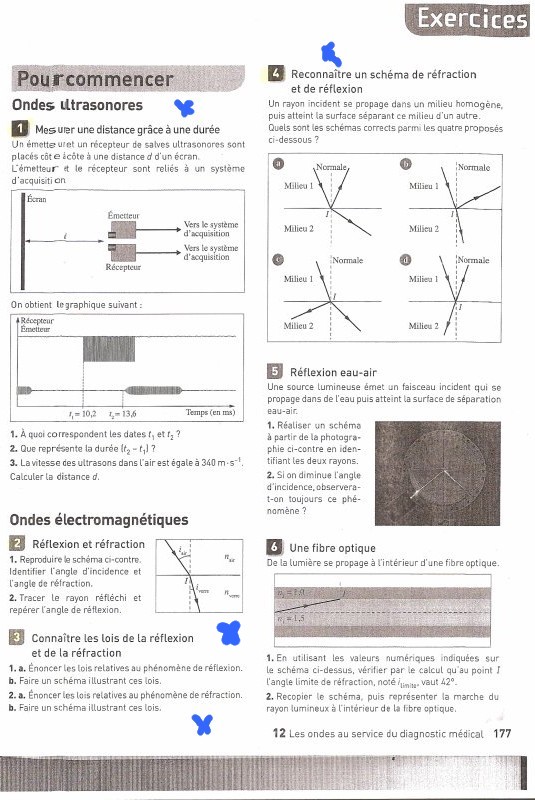

Pour la rentrée j'ai des exos sur les ondes ultrasonores et les ondes électromagnétiques et je n'ai quasiment rien compris à ce chapitre. J'ai essayé de faire les exercices, et j'aimerais bien qu'on me les corrige. J'ai mis ci joint les schémas et graphique de chaque exercices. Les exercices avec les croix bleu sont ceux que j'ai à faire. J'écris quand même les énoncés ainsi que les questions ci dessous.

1. Mesurer une distance grâce à une durée.

Un émetteur et un récepteur de salves ultrasonores sont placés côtes à côte à une distance d d'un écran. L'émetteur et le récepteur sont reliées à un système d'acquisition.

1. A quoi correspondent les dates t₁ et t₂ ? ->J'ai mis que elles correspondent à la fréquence.

2. Que représente la durée (t₂ - t₁) ? -> J'ai mis que la durée correspond à la vitesse.

3. La vitesse des ultrasons dans l'air est égale à 340 m.s^-1.

Calculer la distance d. -> Je sais que d = V x delta T / 2 . Mais je sais pas comment calculer avec le delta, après je ne sais combien de recherche sur internet.

Le 2 , j'ai réussis à le faire pas moi-même.

3. Connaître les lois de la réflexion et de la réfraction.

1.a. Enoncer les lois relatives au phénomènes de réflexion. -> -Le rayon incident, le rayon, réfléchi et le normale sont contenu dans le plan d'incidence.

-Les angles d'incidences et de réflexion vérifient la retion i₁ = 1_r.

b. Faire un schéma illustrant ces lois. -> J'en n'ai pas dans mon cours. Je ne sais pas comment le faire.

2.a. Enoncer les lois relatives au phénomène de réfraction. -> Le rayon incident et le rayon réfracté appartiennent au plan d'incidence. Les directions des rayons sont telle que n₁ x sin i₁ = n₂ x i₂. Quelle loi rajoutée à ça ?

b. Faire un schéma illustrant ces lois. -> Aucune idée de comment le faire.

4. Reconnaître un schéma de réfraction et de réflexion.

Un rayon incident se propage dans un milieu homogène, puis atteint la surface séparant ce milieu d'un autre. Quels sont les schémas corrects parmi les quatre proposés ( V fichier joint ) -> Je dirait le b et c.

Voilà,

Merci beaucoup d'avance à vous.

Aurélie.

[Barbidoux]

1---------------------

t1 est la date du début d'émission du signal ultrasonore

t2 est la date du début de réception du signal ultrasonore réfléchi par la cible

(t2-t1) correspond à la durée mise par le signal ultrasonore pour atteindre l'ecran et revenir à la source

d=(t2-t1)*V/2=(13,6-10,2)*340/2=578 m

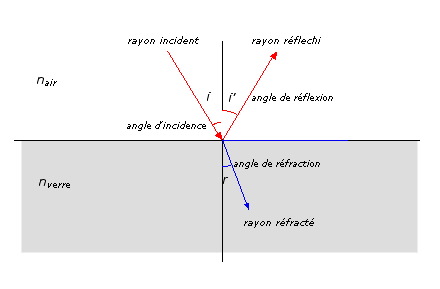

2----------------------

4----------------------

Seul la figure a est correcte et l'indice du milieu 1 est > à celui du milieu 2

------------

Pour b les angles d'incidence et de réflexion sont différents alors qu'ils doivent être identiques.

Pour c et d le rayon incident d'une part et les rayons réfléchis et réfractés d'autre part doivent être situés de part et d'autre de la normale à la surface séparant deux milieux homogènes.

-----------------------
