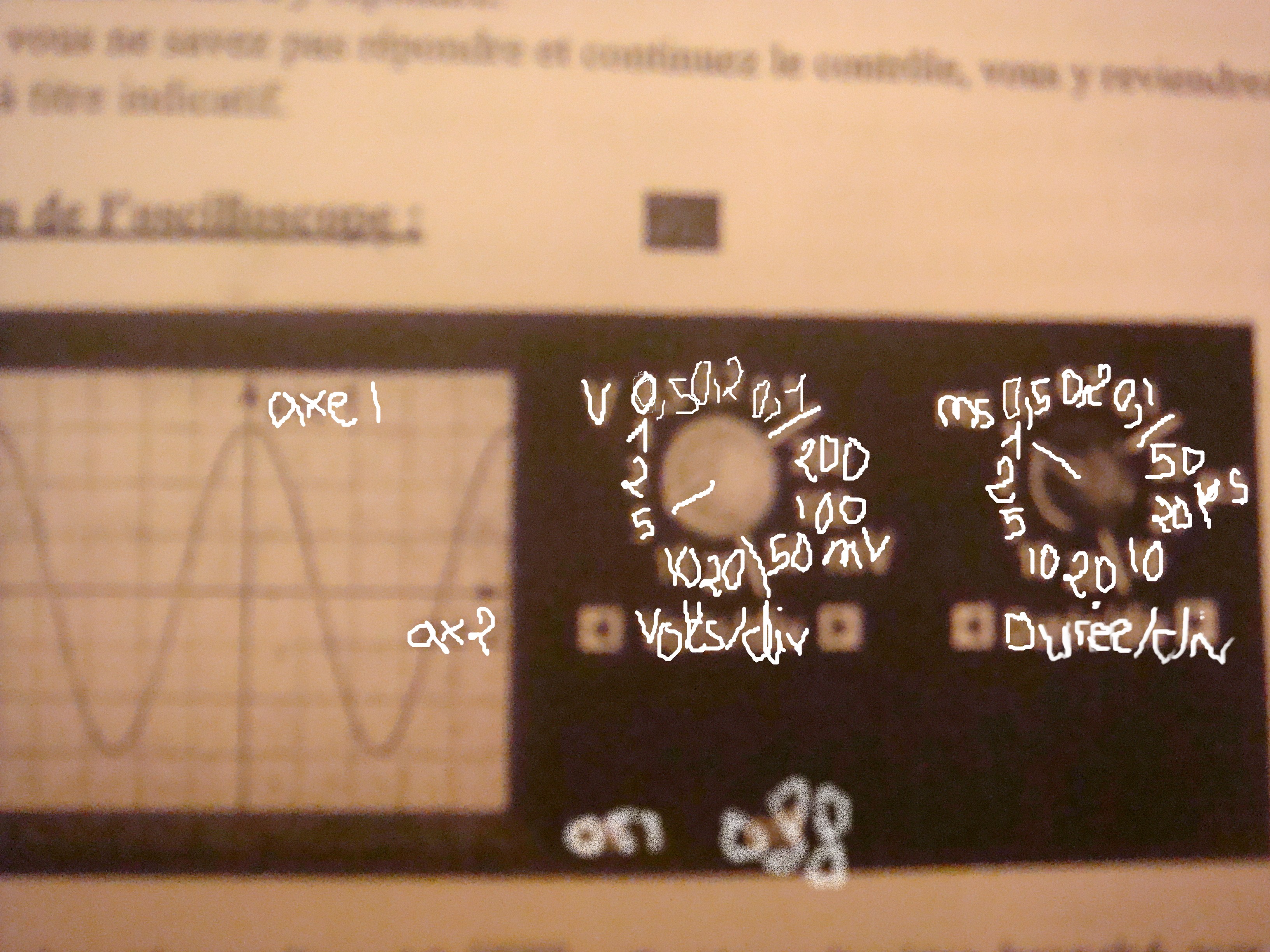

smartiz-fashion Posté(e) le 8 février 2010 Signaler Posté(e) le 8 février 2010 1. Quelle est la grandeur représentée sur l'axe 1 ? 2. Quelle est la grandeur représentée sur l'axe 2 ? 3 en observant les deux boutons de réglage, indique a quoi correspond une division : a.sur l'axe horizontal; b. sur l'axe vertical. 4.En exploitant l'oscillogramme, determine : a. la tension maximal Umax b. la periode T. 5.Un voltmetre branché aux bornes du générateur indique 10.6volts. Quelle est la grandeur mesurée ? A partir de cette grandeur, retrouvez par le calcul la valeur de Umax, la tension maximal. 6. la fréquence affiché par le générateur est f= 0.20kHz. Vérifie par le calcul que la valeur de cette fréquence correspond bien a la valeur de la période trouvée précedemment.
E-Bahut Denis CAMUS Posté(e) le 8 février 2010 E-Bahut Signaler Posté(e) le 8 février 2010 Tiens, te revoilà ! Sans pièce jointe on va avoir du mal à t'aider ! 5.Un voltmètre branché aux bornes du générateur indique 10,6volts. Quelle est la grandeur mesurée ? A partir de cette grandeur, retrouvez par le calcul la valeur de Umax, la tension maximale. 6. la fréquence affiché par le générateur est f= 0,20kHz. Vérifie par le calcul que la valeur de cette fréquence correspond bien a la valeur de la période trouvée précédemment.
smartiz-fashion Posté(e) le 8 février 2010 Auteur Signaler Posté(e) le 8 février 2010 Tiens, te revoilà ! Sans pièce jointe on va avoir du mal à t'aider ! 5.Un voltmètre branché aux bornes du générateur indique 10,6volts. Quelle est la grandeur mesurée ? A partir de cette grandeur, retrouvez par le calcul la valeur de Umax, la tension maximale. 6. la fréquence affiché par le générateur est f= 0,20kHz. Vérifie par le calcul que la valeur de cette fréquence correspond bien a la valeur de la période trouvée précédemment.
E-Bahut Denis CAMUS Posté(e) le 8 février 2010 E-Bahut Signaler Posté(e) le 8 février 2010 1. Quelle est la grandeur représentée sur l'axe 1 ? La tension 2. Quelle est la grandeur représentée sur l'axe 2 ? Le temps 3 en observant les deux boutons de réglage, indique a quoi correspond une division : a.sur l'axe horizontal 1ms b. sur l'axe vertical. 5V 4.En exploitant l'oscillogramme, détermine : a. la tension maximal Umax 3 carreaux à 5V par carreau ===> ....V b. la période T. 5 carreaux à 1ms par carreau ===> ....ms
smartiz-fashion Posté(e) le 8 février 2010 Auteur Signaler Posté(e) le 8 février 2010 1. Quelle est la grandeur représentée sur l'axe 1 ? La tension 2. Quelle est la grandeur représentée sur l'axe 2 ? Le temps 3 en observant les deux boutons de réglage, indique a quoi correspond une division : a.sur l'axe horizontal 1ms b. sur l'axe vertical. 5V 4.En exploitant l'oscillogramme, détermine : a. la tension maximal Umax 3 carreaux à 5V par carreau ===> ....V b. la période T. 5 carreaux à 1ms par carreau ===> ....ms
E-Bahut Boltzmann_Solver Posté(e) le 8 février 2010 E-Bahut Signaler Posté(e) le 8 février 2010 1. Quelle est la grandeur représentée sur l'axe 1 ? La tension 2. Quelle est la grandeur représentée sur l'axe 2 ? Le temps 3 en observant les deux boutons de réglage, indique a quoi correspond une division : a.sur l'axe horizontal 1ms b. sur l'axe vertical. 5V 4.En exploitant l'oscillogramme, détermine : a. la tension maximal Umax 3 carreaux à 5V par carreau ===> ....V b. la période T. 5 carreaux à 1ms par carreau ===> ....ms
smartiz-fashion Posté(e) le 8 février 2010 Auteur Signaler Posté(e) le 8 février 2010 C'est gentille & Pour 6) 0,2kHz = 200Hz. La période est 1/F soit 1/200 = .... J'ai pas tres bien compris
E-Bahut Boltzmann_Solver Posté(e) le 8 février 2010 E-Bahut Signaler Posté(e) le 8 février 2010 C'est gentille & Pour 6) 0,2kHz = 200Hz. La période est 1/F soit 1/200 = .... J'ai pas tres bien compris
E-Bahut Denis CAMUS Posté(e) le 8 février 2010 E-Bahut Signaler Posté(e) le 8 février 2010 La période est l'inverse de la fréquence et inversement : t = 1/f f = 1/t Exemple : Le clignotant d'une voiture clignote 2 fois par seconde : sa fréquence est de 2 Hz et sa période (c'est à dire le temps entre deux allumages) est de 1/2 = 0,5s Inversement si le temps entre deux allumages était de 0,20s la fréquence serait de 1/0,2 = 5Hz, soit 5 allumages par seconde. Ici dans ton exo la fréquence est de 0,2 kHz c'est à dire 200Hz. Donc le temps qui existe entre 2 maximum par exemple sur l'oscillo est de 1/200s = 5ms
smartiz-fashion Posté(e) le 8 février 2010 Auteur Signaler Posté(e) le 8 février 2010 La période est l'inverse de la fréquence et inversement : t = 1/f f = 1/t Exemple : Le clignotant d'une voiture clignote 2 fois par seconde : sa fréquence est de 2 Hz et sa période (c'est à dire le temps entre deux allumages) est de 1/2 = 0,5s Inversement si le temps entre deux allumages était de 0,20s la fréquence serait de 1/0,2 = 5Hz, soit 5 allumages par seconde. Ici dans ton exo la fréquence est de 0,2 kHz c'est à dire 200Hz. Donc le temps qui existe entre 2 maximum par exemple sur l'oscillo est de 1/200s = 5ms
E-Bahut Denis CAMUS Posté(e) le 8 février 2010 E-Bahut Signaler Posté(e) le 8 février 2010 Parce quand on a goûté à la retraite, on n'a pas envie de changer !!
smartiz-fashion Posté(e) le 8 février 2010 Auteur Signaler Posté(e) le 8 février 2010 Parce quand on a goûté à la retraite, on n'a pas envie de changer !!
