"Résistances dans un amplificateur de puissance"

[Justnoze]

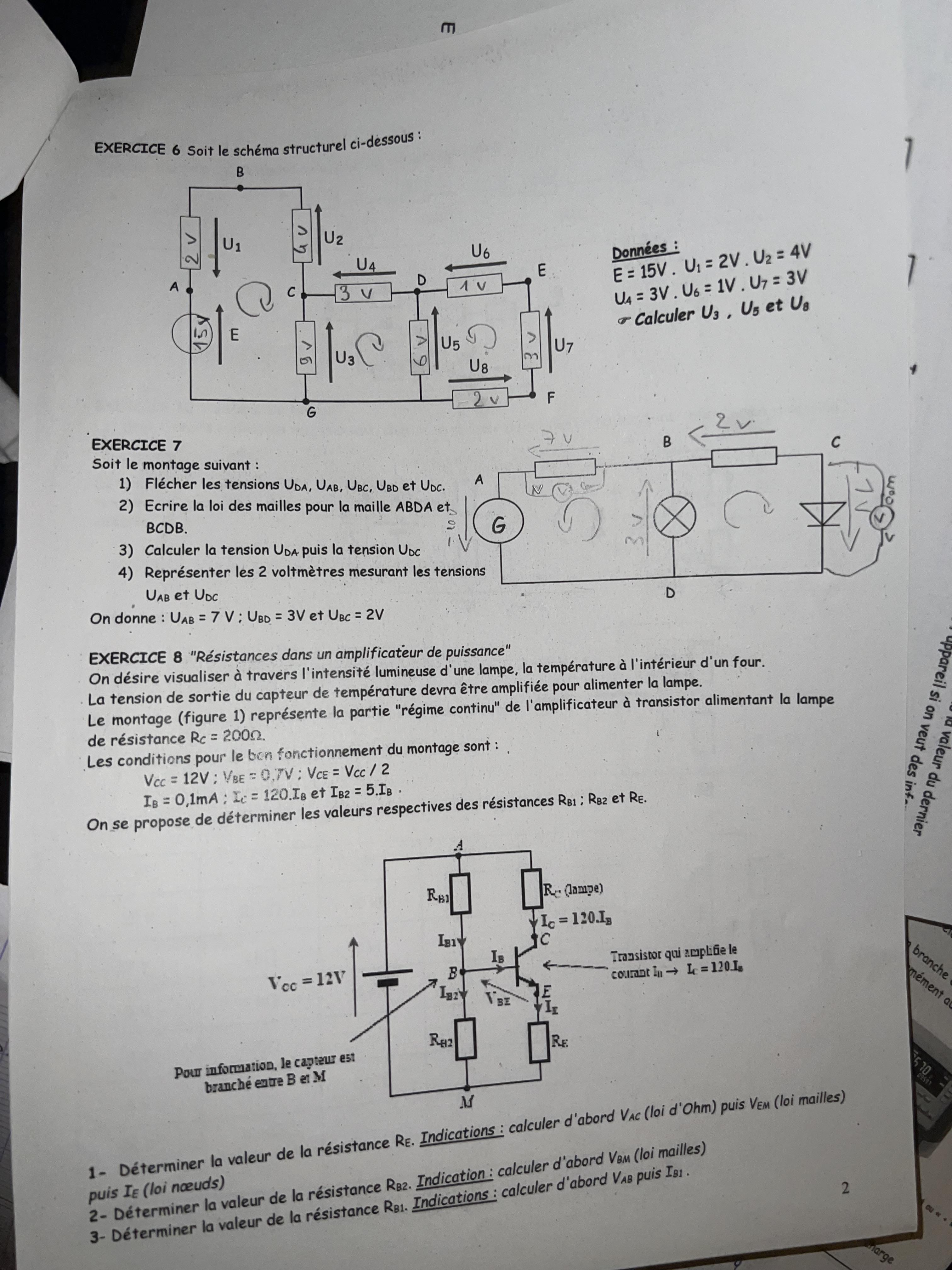

Bonsoir, j’ai ça à faire pour demain 8h et je ne comprend vraiment rien si quelqu’un peut m’aider merci !

exercice 8 seulement à faire !



[Black Jack]

Bonjour,

Si tu ne tentes pas par toi-même, tu n'apprendras rien.

Essaie de comprendre ce qui suit et repose des questions sur ce que tu ne comprends pas...

***

Ce sont des applications assez simples de la loi des mailles et de la loi des noeuds.
Il faut aussi connaître des caractéristiques simples des transistors.

Gain DC du transistor = IC/IB = 120 (voir sur schéma)

V(AC) = Rc * IC= 200.Ic
V(CE) = Vcc/2 = 12/2 = 6 V
V(EM) = RE * IE
Or  IE = IC + IB = 120 IB + IB = 121 IB = 121/120 IC (souvent on utilise IE = IC comme toute bonne approximation)
V(EM) = RE * (121/120) * IC

Vcc = V(AC) + V(CE) + V(EM)
12 = 200.IC + 6 + RE * (121/120) * IC
(200 + RE * (121/120))*IC = 6

Or IB = 0,1 mA --> IC = 120 * 0,1 = 12 mA (12.10^-3 A)

(200 + RE * (121/120)) * 12.10^-3 = 6
(200 + RE * (121/120)) = 500
RE * (121/120) = 300
RE = 300 * 120/121 = 298 ohms (et on trouverait RE = 300 ohms si on faisait l'approximation IE = Ic)
**********
V(EM) = RE * IE presque = RE * Ic = 300 * 12.10^-3 = 3,6 V
V(BM) = V(EM) + V(VE) = 3,6 + 0,6 = 4,2 V

I(BZ) = 5 * IB = 5 * 10^-4 = 5.10^-4 A

V(BM) = RB2 * I(BZ)
4,2 = RB2 * 5.10^-4
RB2 = 8400 ohms
*********
V(AB) = Vcc - V(BM) = 12 - 4,2 = 7,8 V

IB1 = IB + I(BZ) (loi des noeuds)
IB1 = 5.10^-4 + 10^-4 = 6.10^-4 A

RB1 = V(AB)/IB1
RB1 = 7,8/(6.10^-4)
RB1 = 13000 ohms
*********

Recopier sans comprendre ne sert à rien.





[Justnoze]

il y a une heure, Black Jack a dit :

Bonjour,

Si tu ne tentes pas par toi-même, tu n'apprendras rien.

Essaie de comprendre ce qui suit et repose des questions sur ce que tu ne comprends pas...

***

Ce sont des applications assez simples de la loi des mailles et de la loi des noeuds.
Il faut aussi connaître des caractéristiques simples des transistors.

Gain DC du transistor = IC/IB = 120 (voir sur schéma)

V(AC) = Rc * IC= 200.Ic
V(CE) = Vcc/2 = 12/2 = 6 V
V(EM) = RE * IE
Or  IE = IC + IB = 120 IB + IB = 121 IB = 121/120 IC (souvent on utilise IE = IC comme toute bonne approximation)
V(EM) = RE * (121/120) * IC

Vcc = V(AC) + V(CE) + V(EM)
12 = 200.IC + 6 + RE * (121/120) * IC
(200 + RE * (121/120))*IC = 6

Or IB = 0,1 mA --> IC = 120 * 0,1 = 12 mA (12.10^-3 A)

(200 + RE * (121/120)) * 12.10^-3 = 6
(200 + RE * (121/120)) = 500
RE * (121/120) = 300
RE = 300 * 120/121 = 298 ohms (et on trouverait RE = 300 ohms si on faisait l'approximation IE = Ic)
**********
V(EM) = RE * IE presque = RE * Ic = 300 * 12.10^-3 = 3,6 V
V(BM) = V(EM) + V(VE) = 3,6 + 0,6 = 4,2 V

I(BZ) = 5 * IB = 5 * 10^-4 = 5.10^-4 A

V(BM) = RB2 * I(BZ)
4,2 = RB2 * 5.10^-4
RB2 = 8400 ohms
*********
V(AB) = Vcc - V(BM) = 12 - 4,2 = 7,8 V

IB1 = IB + I(BZ) (loi des noeuds)
IB1 = 5.10^-4 + 10^-4 = 6.10^-4 A

RB1 = V(AB)/IB1
RB1 = 7,8/(6.10^-4)
RB1 = 13000 ohms
*********

Recopier sans comprendre ne sert à rien.





Bonjour,

pour la veille oui je ne comprends pas et recopie sans comprendre mais une fois en cours c’est là que j’apprends le pourquoi du comment j’obtiens cette réponse, mais aussi le prof vérifie notre travail ducoup faut bien que je note des choses juste ou fausse mais je peux pas laisser ça vide.
