Exercice électricité

[Lazoneee]

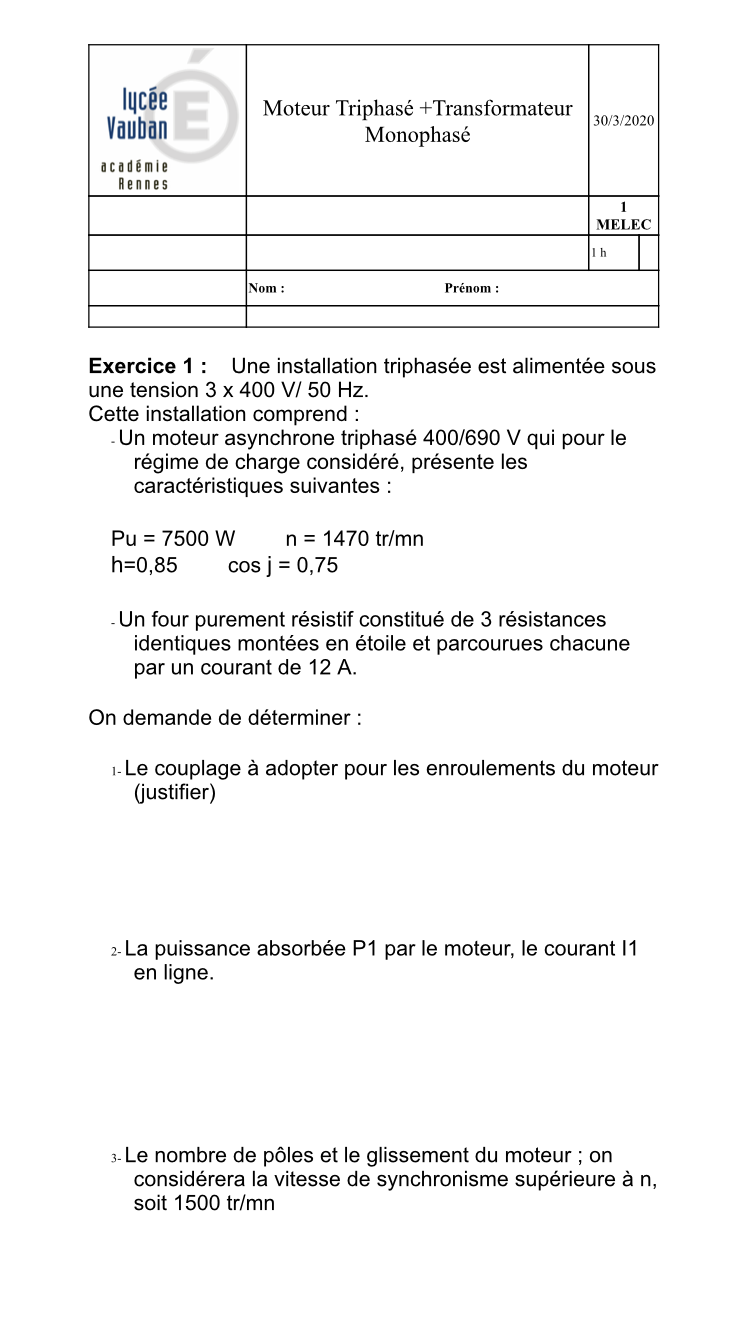

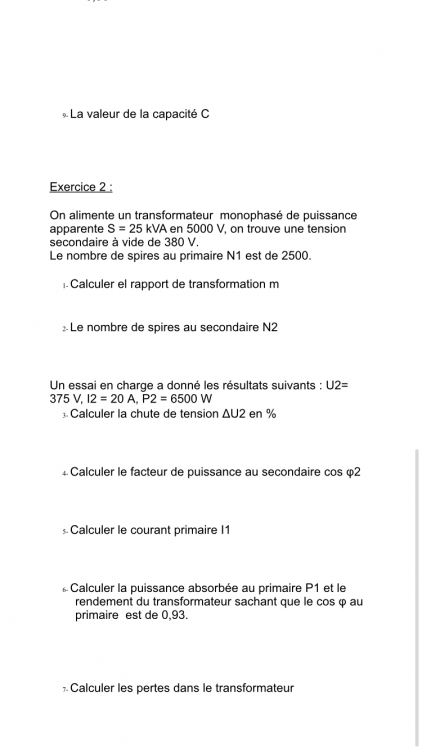

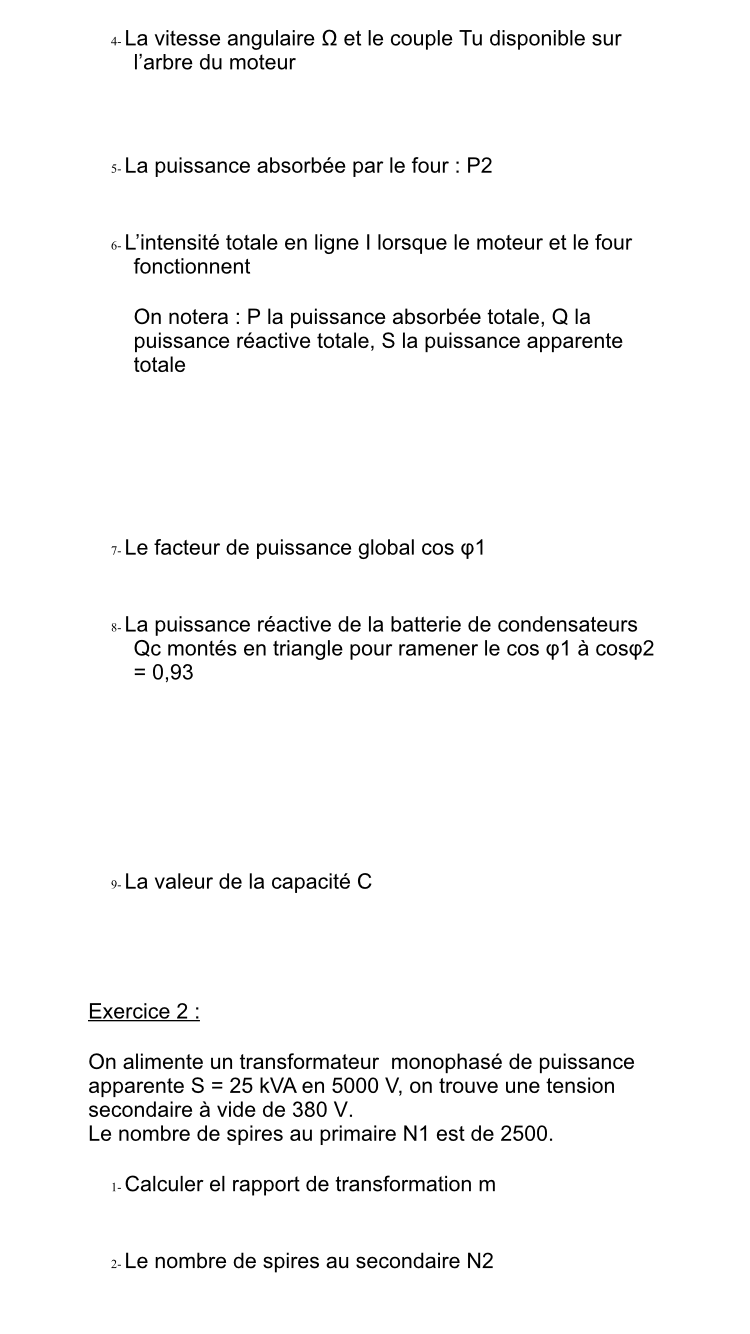

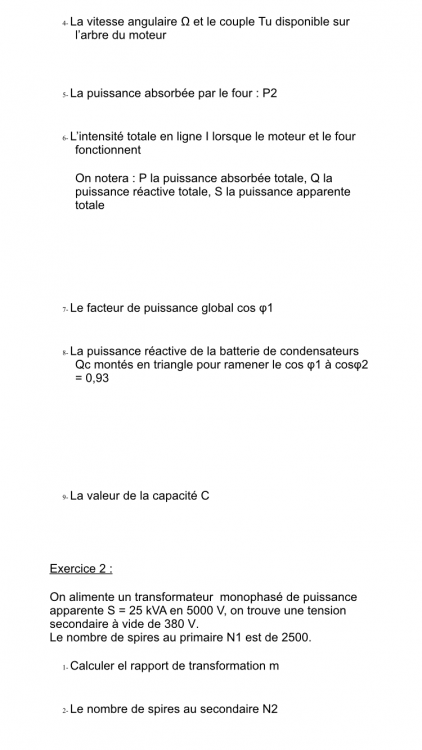

Bonjour je dois rendre c’est exercices pour demain et je voudrais de l’aide svp merci d’avance

[julesx]

Bonjour,

Exercice 1

Tu as regardé dans ton cours, toutes les formules pour répondre aux questions doivent y être. Je te donne simplement quelques indications. A toi de faire les calculs et de poster les résultats si tu le juges nécessaire.

* Pour le moteur, on donne 400/690 V. La plus petite valeur correspond à la tension nominale aux bornes d'un enroulement. Comme le réseau est 3x400 V, il faut que le moteur soit couplé en triangle pour que chaque enroulement soit alimenté sous 400 V.

* P1=Pu/η

P1=√3*U*I1*cosφ => I1

* ns=60*f/p avec p nombre de paires de pôles => nb de pôles

g=(ns-n)/ns ou g=1-n/ns

* Ω=2*π*n/60

Tu=Pu/Ω

* P2=√3*U*I2

* En ligne :

P=P1+P2

Q=P1*tanφ

S=√(P²+Q²)

S=√3*U*I => I

cosφ1=P/S

* tanφ2=(Q-Qc)/P => Qc

Qc=3*U²*Cω car les condensateurs sont couplés en triangle => C



Voilà, à toi de faire.
