asservissement Science de l'ingénieur


nathanm21

Messages recommandés

Bonjour,
Alors je suis en terminal SI, et j'ai un projet à réalisé en SI. Je m'occupe dans mon projet de trouver une solution installable sur une piscine qui permettrait de gérer et contrôler la température de l'eau.
Pour cela, je dois faire une modélisation et une simulation de mon système.
J'ai donc réaliser une modélisation de mon système sur Matlab ( on a donc la piscine, avec une résistance qui chauffe l'eau et les pertes extérieurs de la piscine vers le haut : on peut suivre donc la courbe de la température sur une durée ).
Mon professeur m'a dit que cela était suffisant, or je pense que non car la consigne de l'académie était : " Modéliser et simuler le dispositif de contrôle de la température et du chauffage. Réaliser le Sous-programme ".
Or la je n'ai modéliser aucun moyen de contrôle.
J'aimerais donc bien rajouter sur mon modèle, une boucle d'asservissement, qui me permettrait donc d'avoir un truc du style : une lecture de la température en sortie qui régle donc la température de chauffe pour satisfaire les besoins de l'utilisateur.
J'ai déja en ptit programme qui pourrait faire ça, mais je sais pas du tout comment modéliser le truc.

Donc si y'a moyen d'avoir un peu d'aide ( et par la même occasion, me dire si mon modèle est satisfaisant ).

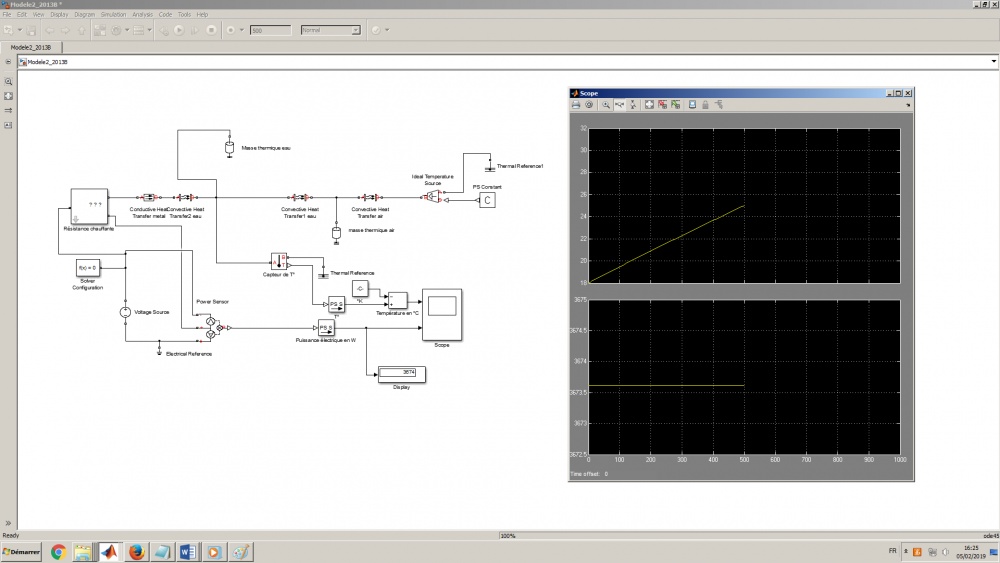

Voici un screen du modèle et le modèle

résultat simulation.png

Modele2_2013B.slx

Lien vers le commentaire
Partager sur d’autres sites

Bonjour,



Si tu veux faire une régulation, il faut comparer (par exemple avec un ampli opérationnel monté en comparateur) la température de l'eau mesurée par un capteur à une consigne donnée par un thermostat ajustable par l'utilisateur.

Il faut aussi un moyen de couper et enclencher la source chauffante (qui ne sera pas, pour une vraie piscine, une résistance chauffante).

Le comparateur commandera (avec un petit hystérésis) le système de coupure et enclenchement de la source chauffante.

Cela peut fonctionner en tout ou rien grâce à l'inertie thermique de l'eau.

Lien vers le commentaire
Partager sur d’autres sites
