Exercice Technologique

[kalinou60]

Bonjour

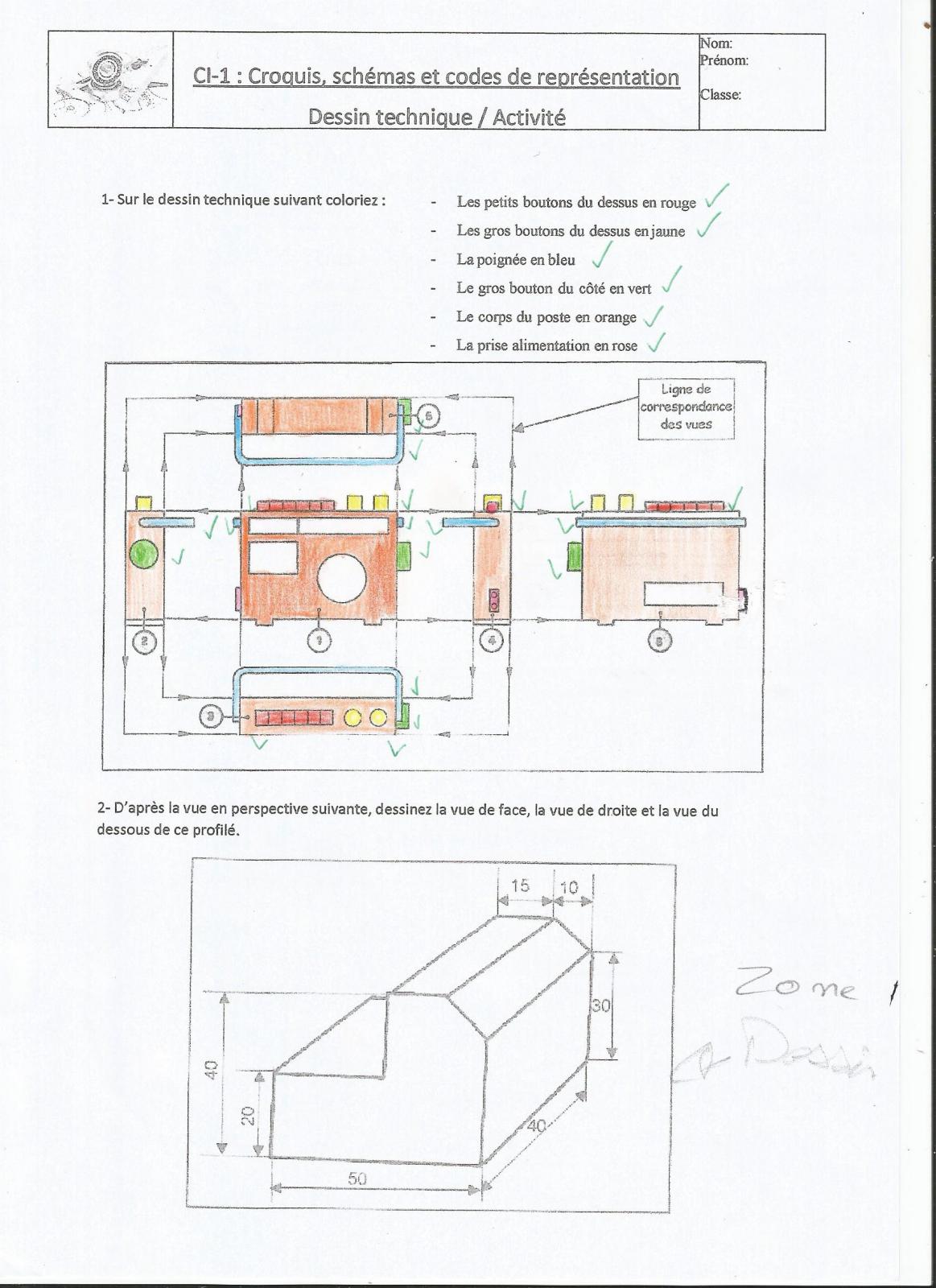

Je souhaiterais de l'aide pour l'exercice 2

exercice sur feuille a petit carreaux

vous dessinez la pièce a l'échelle 1:1



Merci beaucoup

[Étienne9]

Salut,

Je ne suis pas expert, j'ai peur de dire n'importe quoi mais pour moi :

- la vue de face serait la vue de gauche donc c'est deux rectangles collés.

Le premier rectangle ferait : 40 de long par (40-20) = 20 de hauteur

Le deuxième serait collé et ferait aussi 40 de long mais 20 de hauteur.

- la vue du dessous, bah y'a rien, c'est juste un rectangle de 40 de long par 50 de hauteur.

Après tu peux faire un effet 3D en inclinant un peu et tu peux retrouver ce qu'il y a sur le côté.

Cordialement.



PS : j'aurais plutôt mis ça dans maths ou sciences (Sciences pour cours de Technologie)
