Maths' Seconde [ Graphique ]

[texas-instrument]

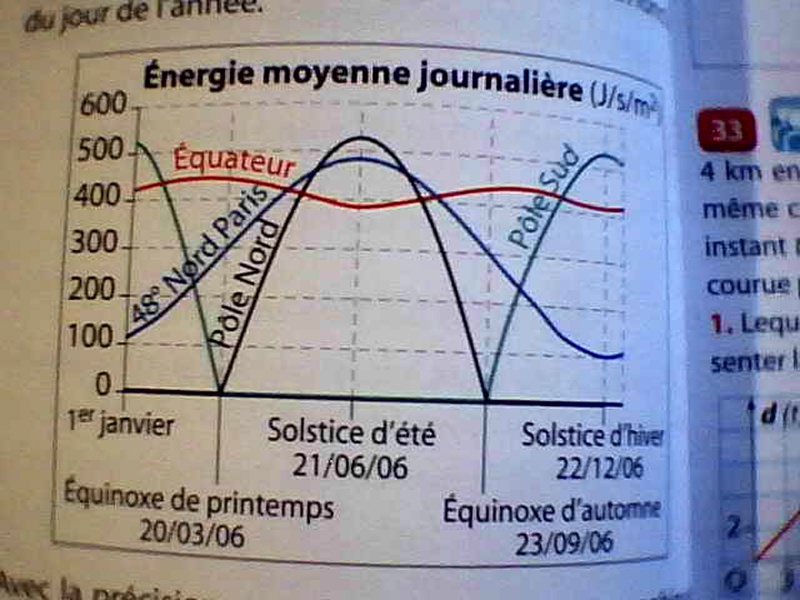

Ce graphique représente l'énergie solaire journalière moyenne reçue hors de l'atmosphère en fonction du jour de l'année .

Avec la précision permise par une lecture graphique , déterminer :

a) Quand l'énergie solaire journalière moyenne reçue au pôle Sud est la même que celle reçue à Paris ;

b) Quand l'énergie solaire journalière moyenne reçue au pôle Nord est supérieure à celle reçue à Paris ;

c) Quand l'énergie solaire journalière moyenne reçue au pôle Sud est supérieure à celle reçue sur l'équateur .

Je ne comprends pas la lecture graphique , merci infiniment !

[Barbidoux]

Ce graphique représente l'énergie solaire journalière moyenne reçue hors de l'atmosphère en fonction du jour de l'année .

Avec la précision permise par une lecture graphique ,

Il faut diviser l'axe des abscisses en 12 (12 mois de l'année)

déterminer :

a) Quand l'énergie solaire journalière moyenne reçue au pôle Sud est la même que celle reçue à Paris ;

b) Quand l'énergie solaire journalière moyenne reçue au pôle Nord est supérieure à celle reçue à Paris ;

c) Quand l'énergie solaire journalière moyenne reçue au pôle Sud est supérieure à celle reçue sur l'équateur .

[theyouteam]

Re, comment diviser l'axe des abscisses en 12 Oo

Comment diviser les abscisses en 12 ??

[Barbidoux]

[theyouteam]

comment as-tu fais ? Moi j'ai mis a) Début octobre b) 20/05 et 21/07 c) 1er Février et 22 ; 23 novembre

C'est bon ou pas ?

[Barbidoux]

Ce graphique représente l'énergie solaire journalière moyenne reçue hors de l'atmosphère en fonction du jour de l'année .

Avec la précision permise par une lecture graphique ,

Il faut diviser l'axe des abscisses en 12 (12 mois de l'année)

déterminer :

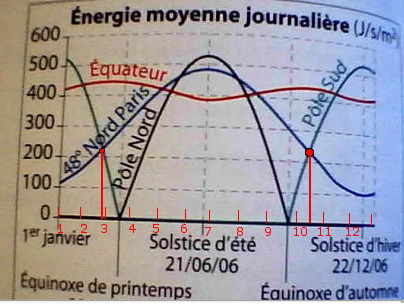

a) Quand l'énergie solaire journalière moyenne reçue au pôle Sud est la même que celle reçue à Paris ;

20 février et 15 Octobre

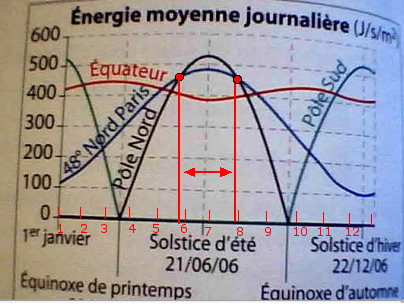

b) Quand l'énergie solaire journalière moyenne reçue au pôle Nord est supérieure à celle reçue à Paris ;

entre le 320 mai et le 20 juillet

c) Quand l'énergie solaire journalière moyenne reçue au pôle Sud est supérieure à celle reçue sur l'équateur .

entre le 15 Novembre et 30 Janvier

[theyouteam]

Je vois que tu as mal diviser l'axe des abscisses car le solstice d'été qui est le 21 e correspond au 30 du mois d'avant ?

[Barbidoux]

Non, tu vois mal, le trait (noir) correspondant au solstice d'été est avant le graduation 7 (trait rouge) qui correspond au 1er juin. La graduation est correcte (compte tenu de la mauvaise qualité de la photo).

[theyouteam]

Ok merci

[LauraDgt]

je ne comprend pas du tout j'ai le même exercice

[Barbidoux]

Dis nous ce que tu ne comprends pas on t'expliquera

[vanessa devanne]

j'ai le même exercice mais moi la question c)c'est quand l’énergie solaire journalière reçu au Pole Sud est inférieure a celle reçue a l'Equateur

d)quand l’énergie solaire journalière reçu a Paris est supérieur a 350 J/s/m2

e)quand l’énergie solaire journalière reçu a Paris est inférieure a 150 J/s/m2

Mais je n'arrive pas a trouver,je ne comprend pas..

[Barbidoux]

Simple lecture de graphes (zones rouge sur les graphes)

-------------------

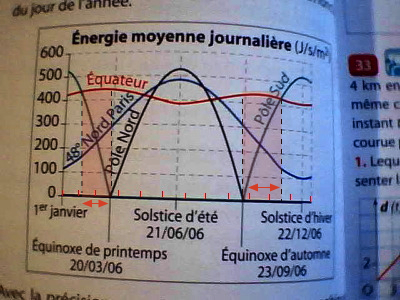

c)énergie solaire journalière reçu au Pole Sud est inférieure a celle reçue a l'Equateur

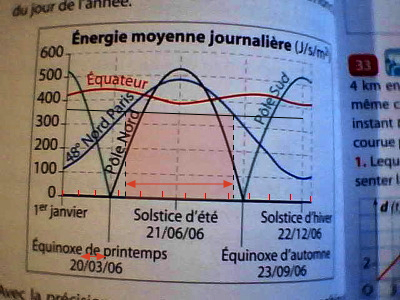

d)énergie solaire journalière reçu a Paris est supérieur a 350 J/s/m2

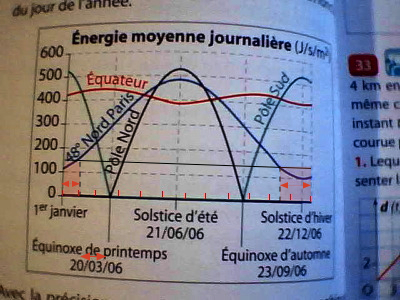

e)énergie solaire journalière reçu a Paris est inférieure a 150 J/s/m2
