Amplitude D'une Tension

[emi94]

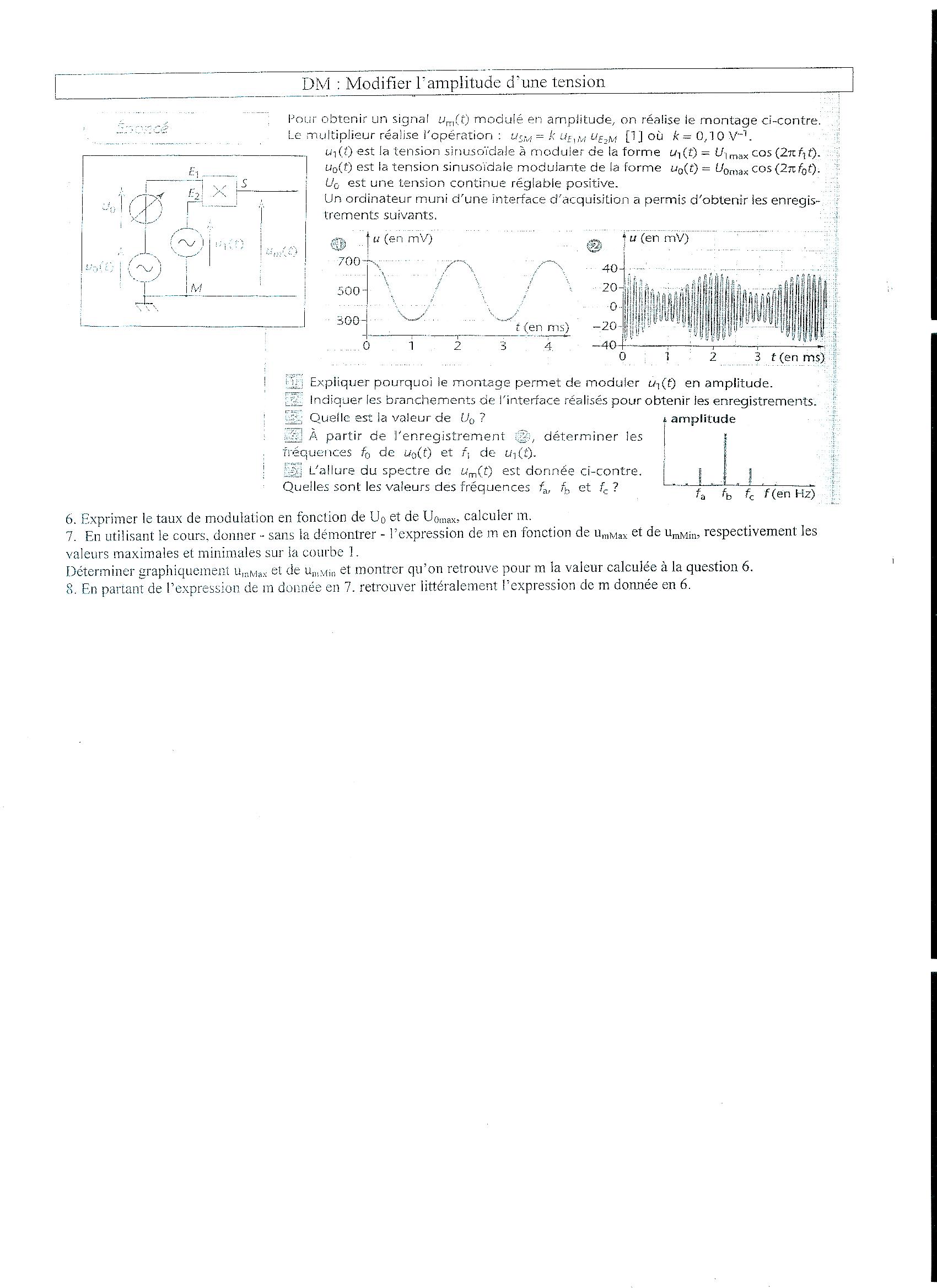

Pouvez vous m'aider a faire ce dossier s'il vous plait ?

merci

Emi 94

[Denis CAMUS]

Bonsoir,

Je réponds seulement aux questions que je sais faire sans chercher. :

1)

Je ne sais pas l'expliquer (histoire de multiplication).

2) Pour Uo, entre M et E1

Pour u1 entre M et E2

3) 500mV d'après le doc 1 (axe de la sinusoïde.)

4)

u0 : 2ms par période ===> 500Hz

U1 : 8 périodes par ms ===> 8000Hz

5) fb = 8000Hz

fa = fb-500 = 7500 Hz

fc = fb + 500 = 8500 Hz

6) d'après le doc 1 :

m = U_m / U₀ = 200/500 = 0,40

7)

Doc1 : m = (U_mMax - U_mMin) / (U_mMax + U_mMin) = (700-300) / (700 + 300) = 400/1000 = 0,40

D'après le doc 2 : (mais cela n'a pas l'air d'être dans le sujet)

m = U_max - U_min) / (U_max + U_min) = (35-15) / (35 + 15) = 0,40

8)

D'après la question 7 :

m = U_max - U_min) / (U_max + U_min)

m = (U₀ + Um)- ( U₀- Um) / (U₀ + Um)+( U₀- Um) = 2Um/2U₀ = Um/U₀

Tu as un bon document ici :

http://www.labotp.or...hy/08physpe.pdf

[emi94]

Bonsoir,

Je réponds seulement aux questions que je sais faire sans chercher. :

1)

Je ne sais pas l'expliquer (histoire de multiplication).

2) Pour Uo, entre M et E1

Pour u1 entre M et E2

3) 500mV d'après le doc 1 (axe de la sinusoïde.)

4)

u0 : 2ms par période ===> 500Hz

U1 : 8 périodes par ms ===> 8000Hz

5) fb = 8000Hz

fa = fb-500 = 7500 Hz

fc = fb + 500 = 8500 Hz

6) d'après le doc 1 :

m = U_m / U₀ = 200/500 = 0,40

7)

Doc1 : m = (U_mMax - U_mMin) / (U_mMax + U_mMin) = (700-300) / (700 + 300) = 400/1000 = 0,40

D'après le doc 2 : (mais cela n'a pas l'air d'être dans le sujet)

m = U_max - U_min) / (U_max + U_min) = (35-15) / (35 + 15) = 0,40

8)

D'après la question 7 :

m = U_max - U_min) / (U_max + U_min)

m = (U₀ + Um)- ( U₀- Um) / (U₀ + Um)+( U₀- Um) = 2Um/2U₀ = Um/U₀

Tu as un bon document ici :

http://www.labotp.or...hy/08physpe.pdf
