Modification Des Réglages :

[smartiz-fashion]

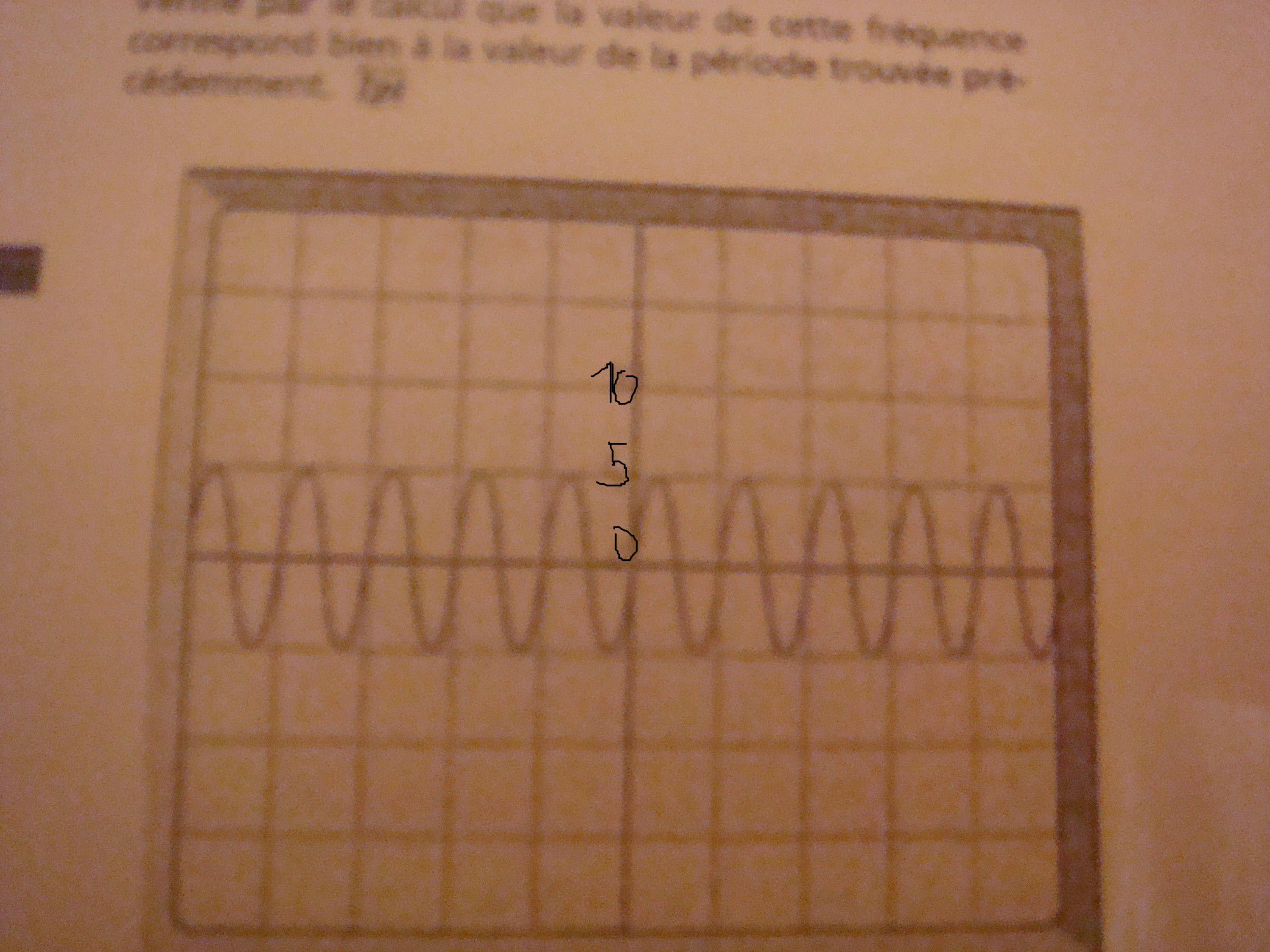

L'ocillogramme ci-contre été obtenu avec une sensibilité vertical de 5V/div et une durée de balayage de 5ms/div.

Quand cela est possible, vous justifierez vos reponses.

1) détermine la valeur maximal de la tension.

2) On régle le commutateur de sensibilité sur 2V/div.

a) la valeur maximal de la tension appliquée a l'oscilloscope change telle ?

b) L'ordonnée Y_max d'un sommet de la courbe change t-elle ?

si oui, quelle estsa nouvelle valeur ?

3) Détermine la période de la tension.

4) on régle le commutateur de durée de balayage sur 1ms/div.

a) La période de la tension est elle modifiée ?

b) La longeur X d'un motif est elle modifiée ?

Si oui, quelle est sa nouvelle valeur ?

5) Représente l'oscillogramme obtenu aprés modification des deux réglages.

( cette question est a faire sur l'oscillogramme du dessus, en rouge)

[Denis CAMUS]

1) détermine la valeur maximale de la tension. 1 carreau avec 5V par carreau ===> ...

2) On règle le commutateur de sensibilité sur 2V/div.

a) la valeur maximale de la tension appliquée à l'oscilloscope change-t-elle ? Tu dois pouvoir répondre.

b) L'ordonnée Y_max d'un sommet de la courbe change-t-elle ? Oui puisque la tension ne change pas. C'est l'échelle verticale qui est modifiée.(si c'était non, il n'y aurait pas la question suivante ).

si oui, quelle est sa nouvelle valeur ? U_max / sensibilité = U_max / 2 =....carreaux

3) Détermine la période de la tension. Une période par carreau et temps : Tu n'as rien indiqué pour le réglage horizontal !!!

4) on règle le commutateur de durée de balayage sur 1ms/div.

a) La période de la tension est elle modifiée ? Tu dois pouvoir répondre.

b) La longueur X d'un motif est elle modifiée ? Oui puisque la période ne change pas. C'est l'échelle horizontale qui est modifiée. (si c'était non, il n'y aurait pas la question suivante ).

Si oui, quelle est sa nouvelle valeur ? Donne la valeur horizontale de départ pour pouvoir répondre.

5) Représente l'oscillogramme obtenu après modification des deux réglages. A toi de faire

[smartiz-fashion]

1) détermine la valeur maximal de la tension. 1 carreau avec 5V par carreau ===> 5V

2) On règle le commutateur de sensibilité sur 2V/div.

a) la valeur maximale de la tension appliquée a l'oscilloscope change telle ?Non elle ne change pas.

b) L'ordonnée Y_max d'un sommet de la courbe change t-elle ? Oui puisque la tension ne change pas. C'est l'échelle verticale qui est modifiée.(si c'était non, il n'y aurait pas la question suivante .

si oui, quelle est sa nouvelle valeur ? U_max / sensibilité = U_max / 2 = 5 carreaux

3) Détermine la période de la tension. Une période par carreau et temps : Il nous a rien marquer .

4) on règle le commutateur de durée de balayage sur 1ms/div.

a) La période de la tension est elle modifiée ? Non elle ne change pas ...

b) La longueur X d'un motif est elle modifiée ? Oui puisque la période ne change pas. C'est l'échelle horizontale qui est modifiée. (si c'était non, il n'yaurait pas la question suivante .

Si oui, quelle est sa nouvelle valeur ? Donne la valeur horizontale de départ poour pouvoir répondre.

5) Représente l'oscillogramme obtenu après modification des deux réglages. A toi de faire

[Denis CAMUS]

Petit problème :

si oui, quelle est sa nouvelle valeur ? U_max / sensibilité = U_max / 2 = 5 carreaux

[smartiz-fashion]

Petit problème :

si oui, quelle est sa nouvelle valeur ? U_max / sensibilité = U_max / 2 = 5 carreaux

[Denis CAMUS]

Ah ba c bisard c'est surment comme la vertical alors ...
