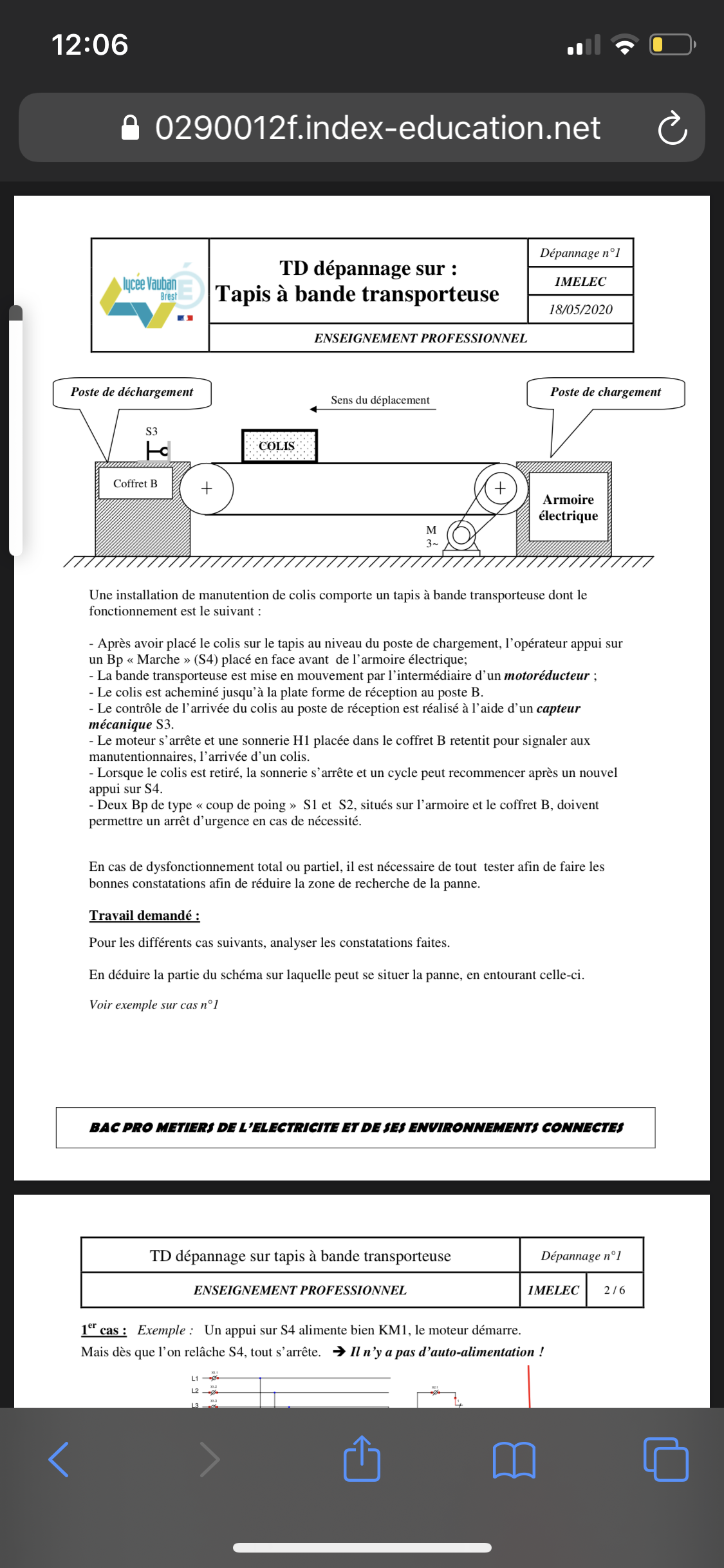

Bonjour besoin d’aide pour ses exercices s’il vous plaît j’ai pas compris merci d’avance bonne journée à

[Denis CAMUS]

Bonjour,

Les schémas ne permettent pas de voir les n° de façon sure. Trop petits.

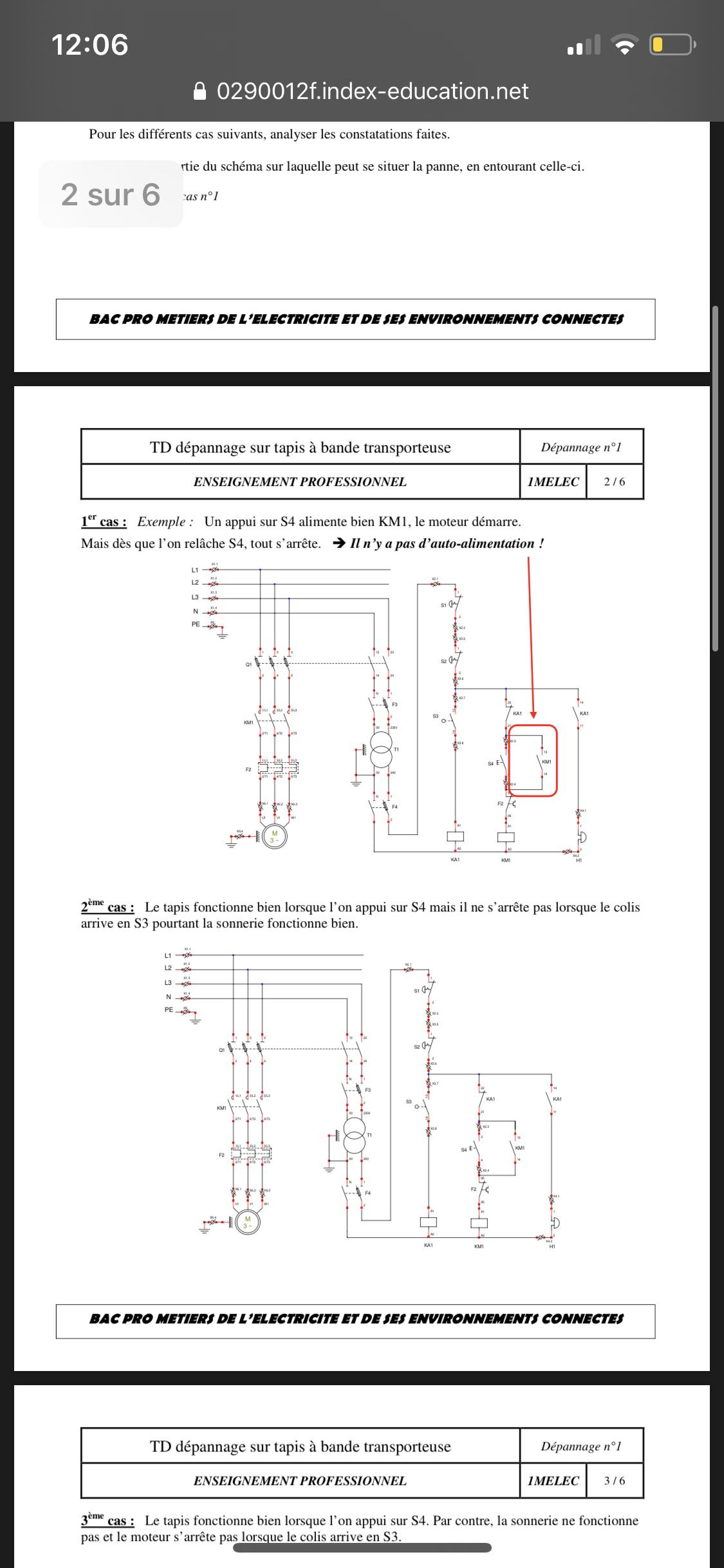

1) Si le moteur démarre après appui sur S4, c'est que KM1 colle. S'il n'y a pas d'auto alimentation de KM1, voir le contact NO KM1 13-14 (pas sûr des n°).

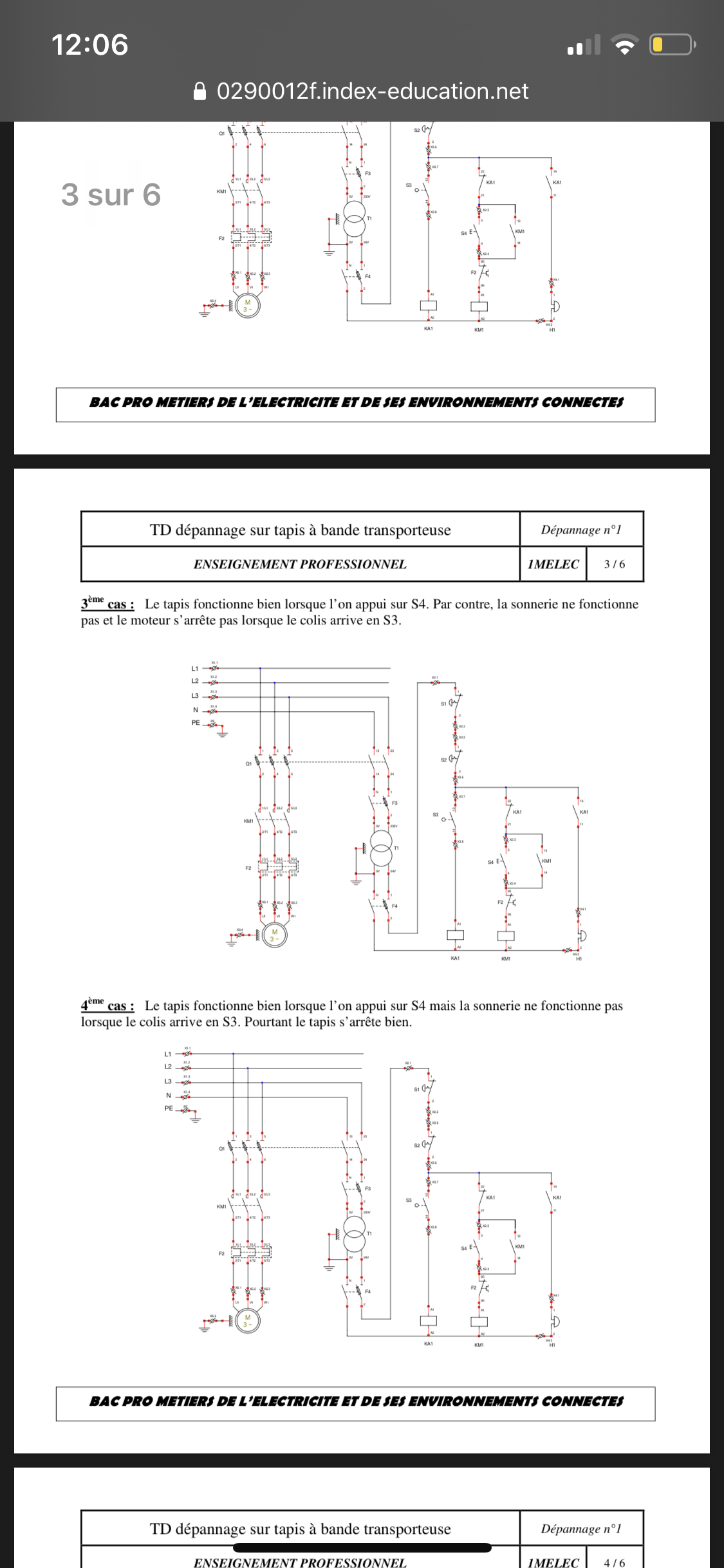

2) Si ça sonne, KA1 colle. L'arrêt du moteur devrait se faire par NF  KA1 21-22.

3) Si le moteur démarre, c'est que la connexion au dessus de S3 est alimentée. Voir à partir de S3 jusqu'au relais KA1 compris.

4) Voir KA1 13-14 et la sonnerie.

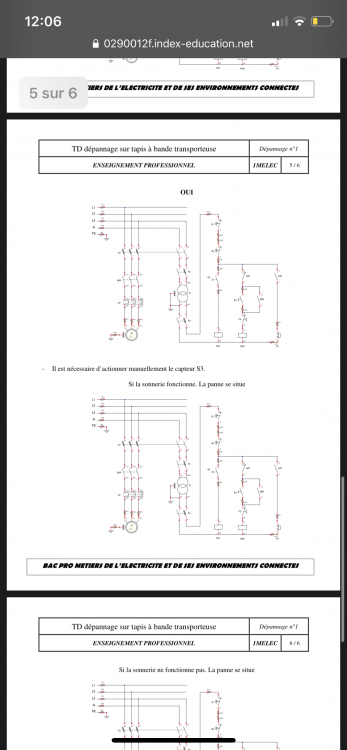

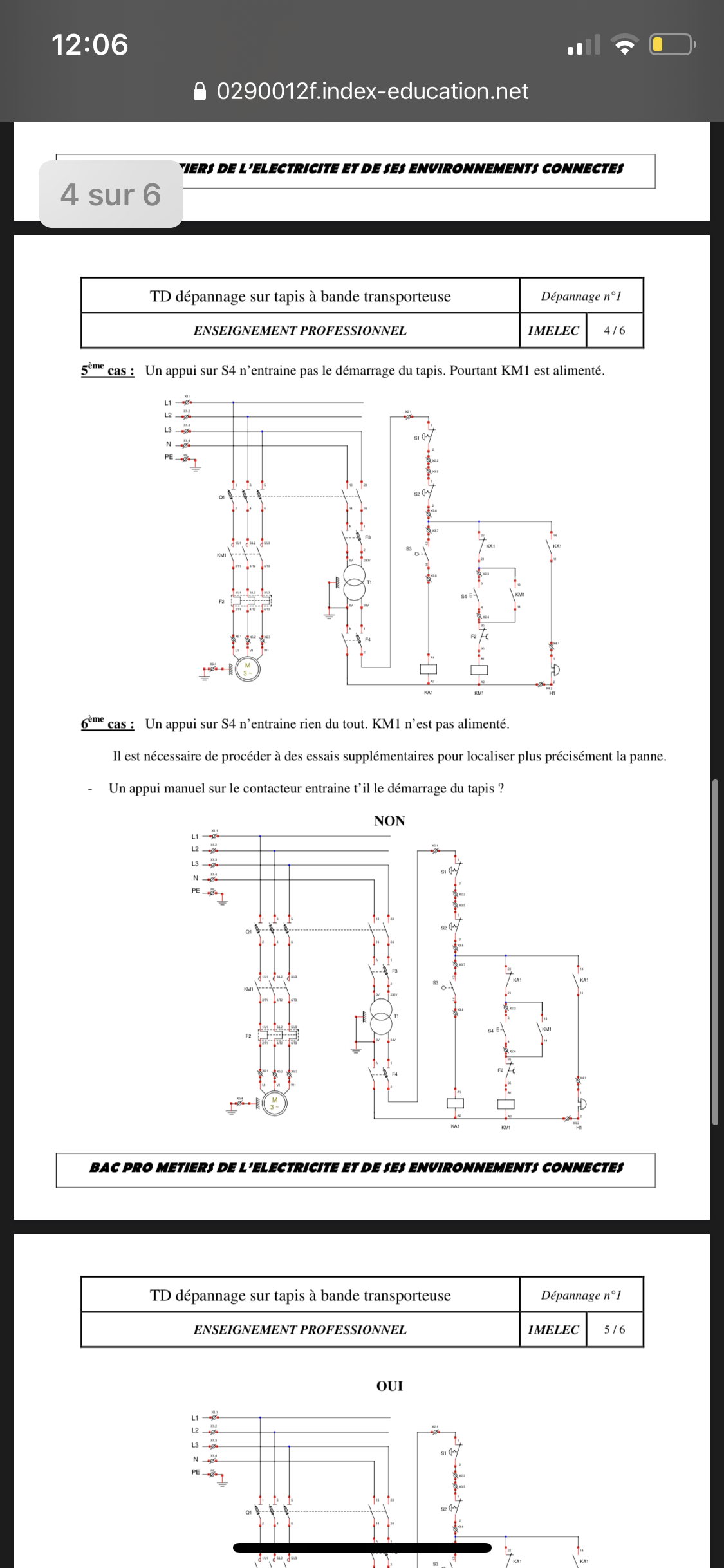

5) Contacts de KM1 sur l 'alimentation du moteur puisque toute la branche verticale au-dessus de KM1 est alimentée.

6) a) Voir Q1 ? (sans certitude).

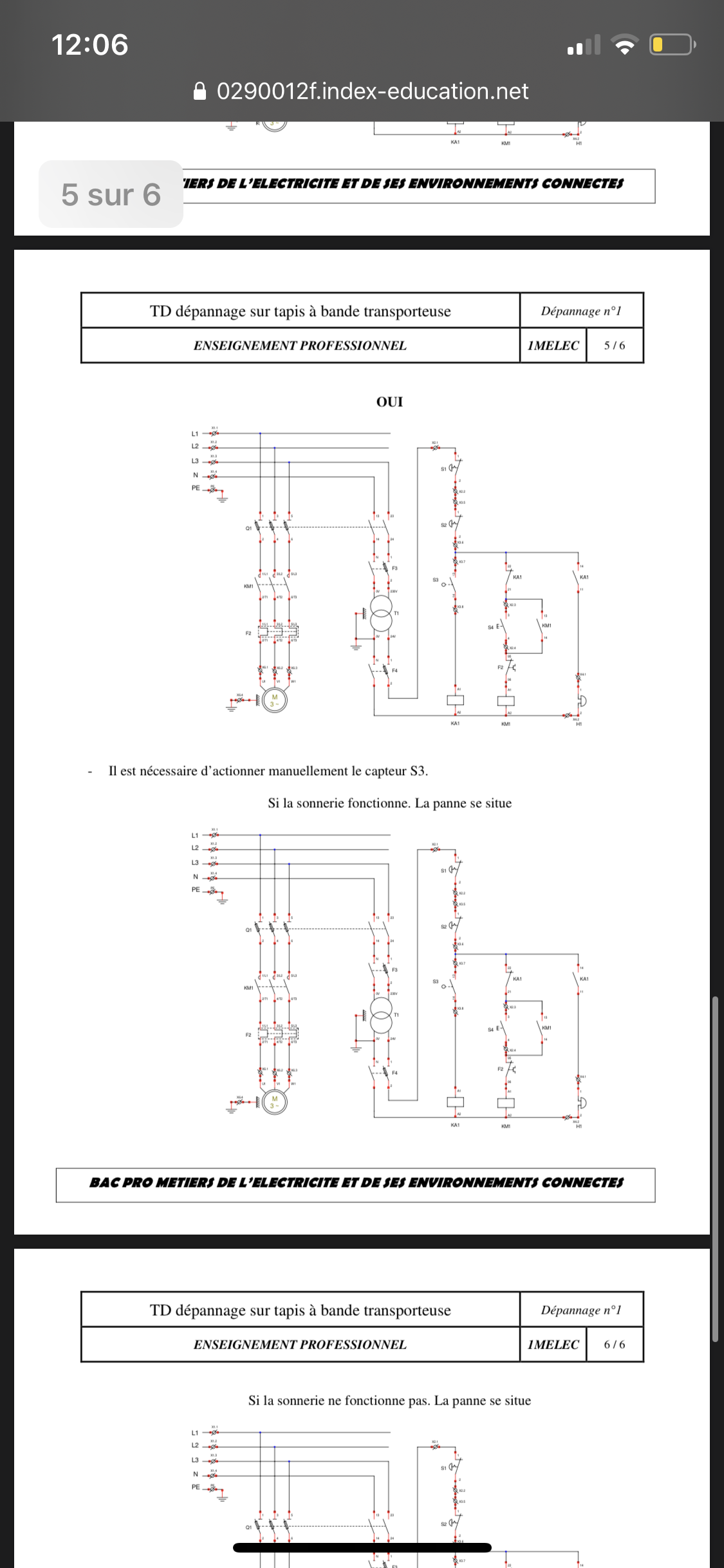

6) b)

• S1 ?
• S2 ?
• KA1 ?
• S4 ?
• F2 ?
• Relais ?

6) c)

• KA1 ?
• S4 ?
• F2 ?
• Relais ?

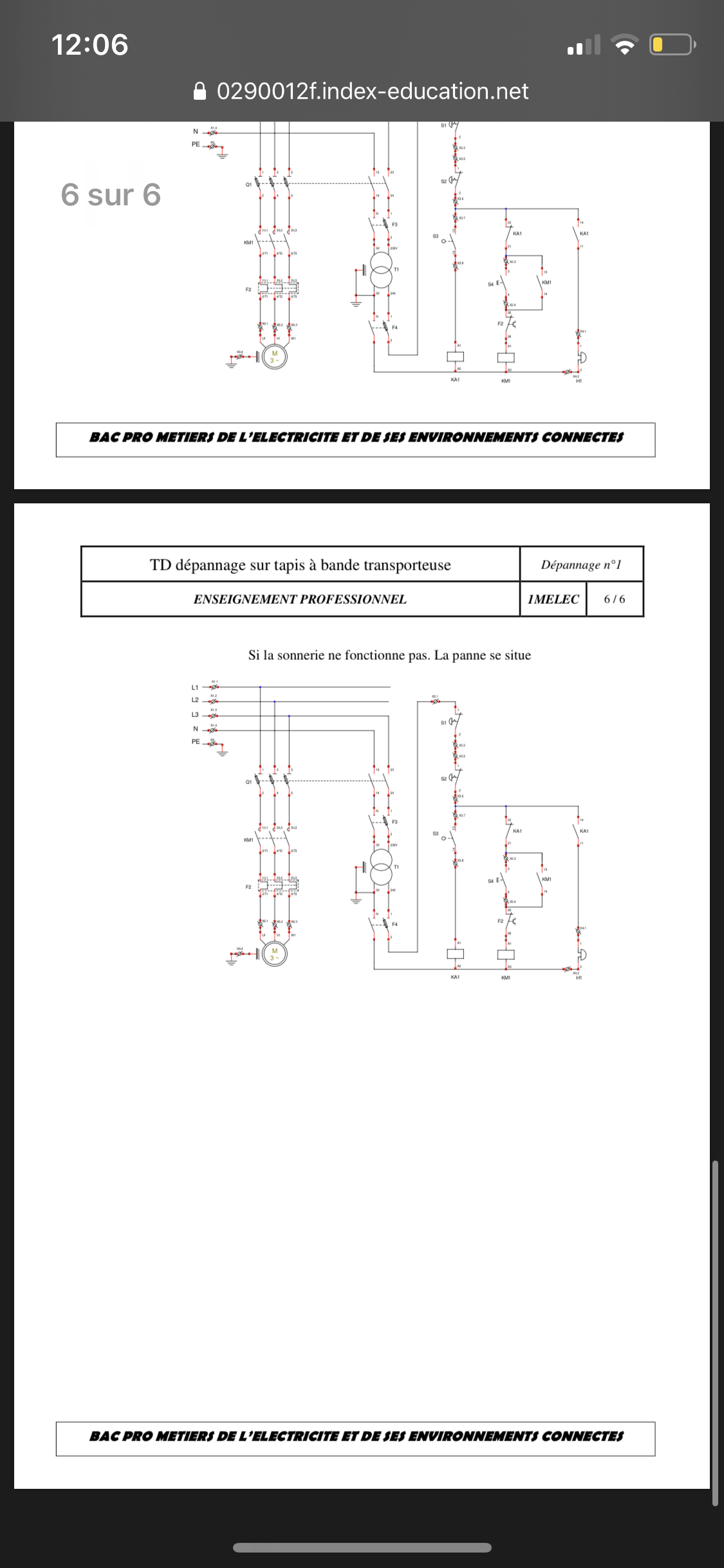

6) d)

• S1 ?
• S2 ?
