Bonsoir tout le monde, j'ai un souci sur la 2ème partie de mon exercice 1, quelqu'un pourrait m'aider svp?

Voici le sujet:

II –  L’IRM est une technique d’imagerie médicale qui permet d’obtenir des vues en deux

ou trois dimensions du cerveau, de la moelle épinière, … Son fonctionnement est fondé sur

l’utilisation d’un champ magnétique intense dans lequel est placé le corps du patient. Les

intensités des champs magnétiques utilisés sont comprises entre 1,0 et 3,0 T.

De combien de fois ce champ magnétique (2,0 T en moyenne) est-il plus grand que la valeur

du champ magnétique terrestre ?

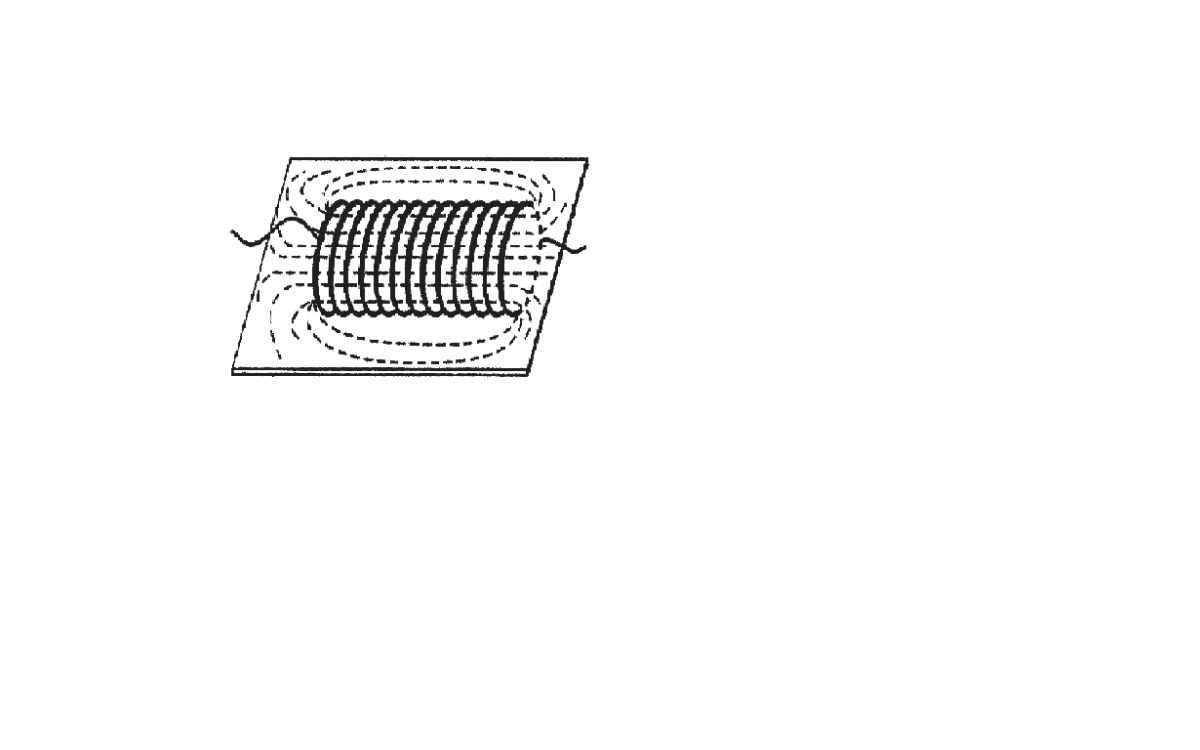

[1]Le schéma ci-dessous représente le spectre magnétique d’un solénoïde parcouru par un

courant continu.

Sur le schéma apparaissent, en

pointillés, les lignes de champ

magnétique.

a) Que peut-on dire des lignes de

champ à l’intérieur du solénoïde ?

Que peut-on en conclure sur le

champ magnétique à l’intérieur du

solénoïde ?

b) La valeur du champ magnétique en un point intérieur au solénoïde se calcule grâce à la

relation :B

N

L

= μ I 0 avec μ0 = 4π .10-7 S.I. N représente le nombre de spires du solénoïde

et L la longueur de celui-ci.

Sachant que pour le solénoïde utilisé N = 2500 spires, L = 97,3 cm , I = 7,75 A, calculer la

valeur B du champ magnétique régnant dans le solénoïde.

Comment serait modifiée la valeur du champ si l’intensité du courant dans le solénoïde était

divisée par 2 ?

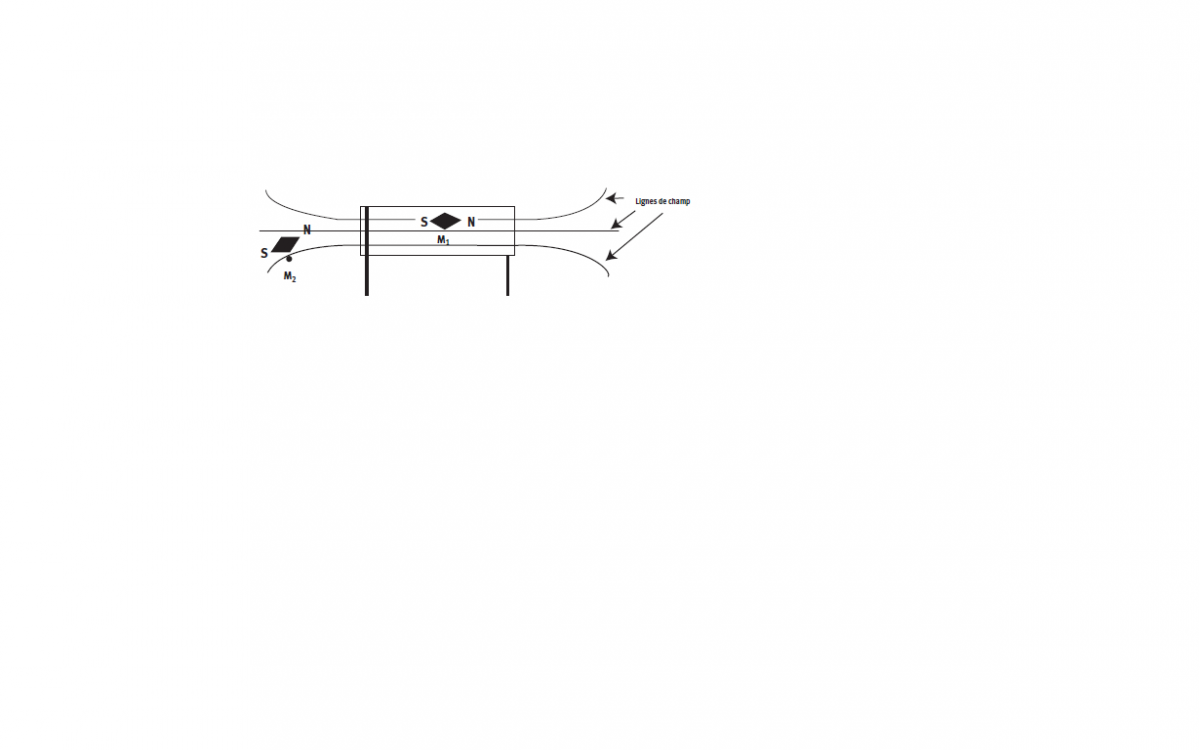

c) Près des points M1 et M2 on place deux petites aiguilles aimantées comme le montre le

schéma ci-dessous.

Redessiner le schéma en représentant les vecteurs champs magnétiques aux points M1 et

M2.

Comparer les valeurs du champ magnétique en M1 et en M2.





Merci d'avance!!!
