Bonjour, je rencontre des problèmes avec cet exercice de mécanique:

Bascule pour camion

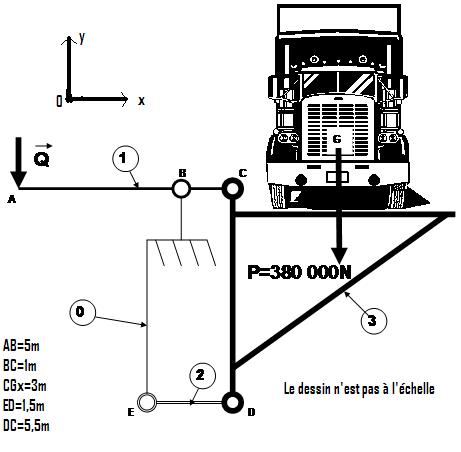

Le schéma ci-dessous représente une bascule pour camion constitué d'un levier n°1 articulé en C par rapport à une plate forme n°3, et en B par rapport à la maçonnerie.

Cette plate-forme n°3 est elle-même articulée en D par rapport à une billette n°2 articulée au point E par rapport à la maçonnerie.

Hypothèse:

Le poins des pièces 1,2,3 est négligé par rapport aux actions de contacts. Les liaisons en B,C,D et E sont des liaisons pivots considérés comme parfaites.

La billette 2 étant soumise à 2 forces en D et E, la direction de ces 2 forces est la droite DE (P.F.S du solide soumis à l'action deux force). La droite DE est horizontale.

On suppose toutes les actions dans le même plan (O,x,y).

Questions:

1)Ecrire les torseurs correspondant aux actions sur l'ensemble (3+camion).

2)Appliquer le principe fondamental de la statique (P.F.S).

3)En déduire les actions en C et D.

4)De la même manière étudier l'équilibre de la pièce 1 par la méthode analytique et en déduire les actions en A et B.

5)Montrer que le rapport Q/P est indépendant de la longueur CGx et calculer sa valeur.

6)Quel est l'intérêt de cette indépendance.

Merci de bien m'aider, j'en ai vraiment besoin.

Merci d'avance !

[j-l]

Aidez moi s'il vous plaît, je n'y comprend rien et c'est un peu urgent.

Merci
