Clé plate

La force F appliquée en A, modélise l’action mécanique exercée par l’utilisateur sur la clef.

1)Déterminez, littéralement, par un calcul vectoriel le moment MB(F) .

2)Déterminez, littéralement, le moment MB(F) en utilisant la "formule du bras de levier".

3) Déterminez, numériquement, le moment MB (F) . Pour ce faire, vous prendrez: F =150 N ,

a=125, b=14 et a = 30°.

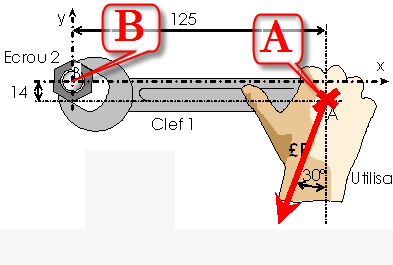

<-- voilà un schéma pour représenté la situation

MERCI d'avance
