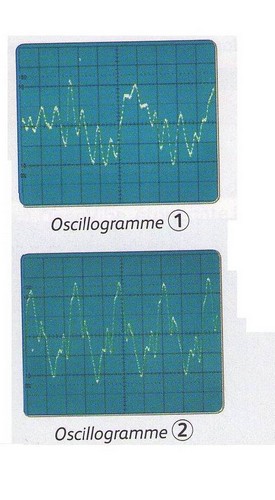

brouillon Posté(e) le 26 octobre 2011 Signaler Posté(e) le 26 octobre 2011 Lorsqu'un musicien joue une note avec son instrument,cela produit une vibration de l'air et engendre un son musique périodique. Contrairement à un bruit, qui n'a aucun caractère périodique. A chaque note de l'instrument peut être associée une fréquence, comme l'indique le tableau ci-dessous : note / mi3 / la3 / ré4 / sol4 / mi4 fréquence(hz) / 330 / 440 / 587 / 784 / 1318 Le signal délivré par un microphone captant un son est proportionnel à la vibration sonore auquel il est soumis. A l'aide d'un oscilloscope à mémoire, on a effectué deux enregistrements de signaux délivrés par un microphone. Voir image La sensibilité horizontal b est égale à 1 ms/div La sensibilité vertical Kv est égale à 200 mV/div L'un de ses enregistrements correspond au brut du au froissement d'une feuille de papier, l'autre au son musical produit par un violon. Questions a) Quel oscilloscope représente le signal correspondant au son de l'instrument ? Justifier b) Déterminer la valeur de la période, puis celle de la fréquence de ce signal. c) Quelle note le musicien a t-il jouée lors de l'enregistrement ? d) déterminer la valeur de la tension maximale de ce signal. J'ai besoin d'aide s'il vous plait, pourriez vous me dire si mes réponses sont justes. Merci d'avance pour votre réponse ! Mes réponses : a) L'oscilloscope 2 correspond au son de l'instrument car le son est périodique et possède un seul motif élémentaire qui se reproduit à chaque nouvelle période. b) La période est 3 ms. La fréquence est 0.3 c) mi3 d) 3 Volts Bonsoir, pourriez vous me dire s'il vous plait si mes réponses sont justes ? Merci d'avance !
E-Bahut Denis CAMUS Posté(e) le 26 octobre 2011 E-Bahut Signaler Posté(e) le 26 octobre 2011 La sensibilité horizontal b est égale à 1 ms/div La sensibilité vertical Kv est égale à 200 mV/div L'un de ses enregistrements correspond au brut du au froissement d'une feuille de papier, l'autre au son musical produit par un violon. Questions a) Quel oscilloscope représente le signal correspondant au son de l'instrument ? Justifier b) Déterminer la valeur de la période, puis celle de la fréquence de ce signal. c) Quelle note le musicien a t-il jouée lors de l'enregistrement ? d) déterminer la valeur de la tension maximale de ce signal. Mes réponses : a) L'oscilloscope 2 correspond au son de l'instrument car le son est périodique et possède un seul motif élémentaire qui se reproduit à chaque nouvelle période. Oui. b) La période est 3 ms. La fréquence est 0.3 Pour plus de précision, j'ai pris 4 périodes. (presque toute la largeur de l'écran. 4 périodes = 9 carreaux, soit 9 ms. 1 période = 9ms/4 = 2,25ms F = 1/0,00225 = 444,444Hz, soit la note La3 environ. c) mi3 d) 3 Volts 2,5 carreaux de part et d'autre de l'axe H soit 2,5*0,2V = 0,5V.
