Physique

[GrandBoy]

Bonsoir voilà c'est pour des exercices parceque je comprend rien en faite merci d'avance :/

1°) Eleonore etudie le fonctionnement d'un dipôle. elle règle la valeurr de la tension aux bornes de celui-ci et mesure l'intensité du courant qui le traverse. elle regroupe les valeurs obtenues dans le tableau ci-dessous :

U (en V) | 0 | 1 | 2 | 4 | 6 |

I (en mA) | 0 | 30 | 60 |120| 180|

1. schématise le montage utilisé par Eleonore

2. trace la caractéristique du dipôle

- l'intensité en abscisse, 20mA pour 1cm

- la tension en ordonnée, 0,5 V pour 1cm

3. Le dipôle est-il un dipôle ohmique ? pourquoi?

4. déterminer la resistance R de ce dipôle.

2°) Arthur branche une << résistance >> de 470 ohms aux bornes d'une pile de 4.5 volts.

Apres un rapide calcul mental il annonce que l'intensité du courent ne doit pas dépasser 100mA

Arthur a t-il raison?

3°) Elise branche en série un amperemetre et deux dipoles ohmiques de 33 ohm et de 18 ohm aux bornes d'un générateur de 6 V.

L'intensité du courant est alors de 120mA.

Quelle est la tension aux bornes de chacun des dipoles ohmiques ?

4°) Pierrick réalise le montage schématisé ci-apres avec deux dipoles ohmiques de résistances 18 ohm et 47 ohm et un générateur de 6V.

1. quelle est la tension aux bornes de chacun des dipoles ohmiques ?

2. quelle est l'intensité du courant dans chacun de ces dipoles ?

3 . quelle est l'intensité du courant mesurée par l'amperemetre dans la branche principale ?

http://moe.mabul.org/up/moe/2010/01/17/img-154629txrlj.png c'est le schéma xD

voilà merci davance à celui/celle qui m'aidera (:

[Denis CAMUS]

Bonsoir GranBoy,

Eléonore :

1)

2) trace la caractéristique du dipôle

- l'intensité en abscisse, 20mA pour 1cm

- la tension en ordonnée, 0,5 V pour 1cm

Ce n'est qu'un vulgaire graphique, tu dois pouvoir le faire tout seul.

3) Le dipôle est-il un dipôle ohmique ? pourquoi?

D'après le tableau, le courant I est proportionnel à la tension U, comme dans la loi d'Ohm : U = RI ===> I=U/R

4) déterminer la résistance R de ce dipôle

Ps : Ce n'est pas la valeur indiquée sur le schéma joint.

Denis

[Denis CAMUS]

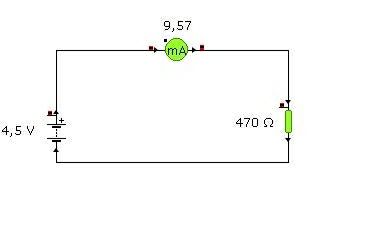

Arthur :

Tu arrondis à 500 puis que tu multiplies par 2 ===> 1000

4,5 / 1000 = 4,5 mA;

Avec 500 ===> 9 mA

Donc Arthur ne se trompe pas.

Denis

[GrandBoy]

Ahah! Merci pour votre aide, décidément j'y comprendrais jamais rien à ces trucs de ohmetre

Encore merci bonne soirée à vous!

[Denis CAMUS]

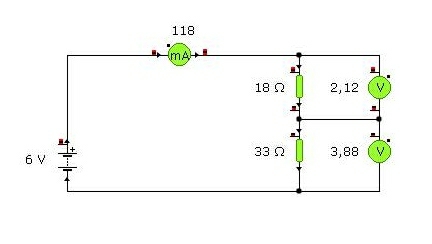

Elise :

La tension aux bornes de chaque résistance est de U = RI V

Pour R1 : 18 * 0,120 = 2,16V

Pour R2 : 33 * 0,120 = 3,96 V

Et c'est là que l'on voit surgir un problème : la somme des tensions dépasse celle du générateur : 6,12 V

Sous 6V, l'intensité réelle est de 6 / (18 + 33) = 0,1176 A = 117,6 mA

Denis

[Denis CAMUS]

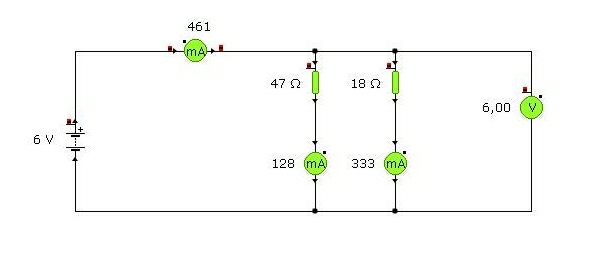

Pierrick :

1) La tension aux bornes de chaque dipôle ohmique est la même puisqu'ils sont branchés en dérivation. Elle est égale à celle du générateur.

2) Pour le 47 : I = U/R = 6/47 A = ...

Pour le 18 : I = U/R = 6/18 A = ...

3) Deux méthodes :

Calculer la résistance équivalent Req = R1 * R2 / R1+R2, puis appliquer la loi d'Ohm

Méthode plus fainéante : Le courant dans la branche principale est égal à la somme des courants des branches dérivées.

C'est tout pour aujourd'hui.

Denis

[patow]

Pour Eleonore la réponse 4 c'est quoi?
