Barre En Mouvement

[clemgym]

Bonjour à tous ! J'aimerais de l'aide sur cet exercice :

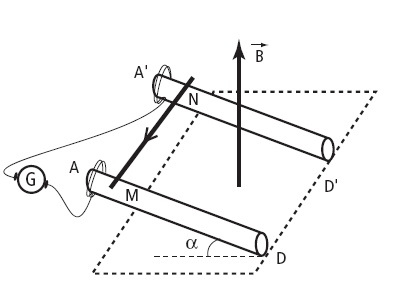

Deux rails parallèles AD et distants de A'D' sont disposés selon des lignes de plus grande pente d'un plan faisant un angle α avec le plan horizontal.

Les deux rails sont reliés à un générateur électrique G par l'intermédiaire de fils conducteurs ; le circuit est fermé par une tige MN de masse m qui glisse sans frottement en M et N sur les rails en restant horizontale. Le circuit est parcouru par un courant continu d'intensité I indépendant de la position de la tige ; le sens du courant est indiqué sur le schéma. Les rails sont placés dans une région de l'espace où existe un champ magnétique uniforme vertical dirigé vers le haut.

l= 12 c m I = 2,0 A m=32,0 g α = 8° g=9,8 N ⋅kg- 1

1)Faire le bilan des forces appliquées à la tige MN. Représenter ces forces sur un schéma.

2)La tige MN glisse en remontant sur les rails à vitesse constante. Déterminer, au cours d'un déplacement d de la tige MN, l'expression littérale des travaux des forces appliquées à la tige MN, en fonction de l'intensité de la force, de d, de g et de l'angle α.

3)En appliquant le théorème de l'énergie cinétique à la tige MN, sur le déplacement d, donnez l'expression littérale, en fonction de m, g et de l'angle α, de la force de Laplace, puis calculer sa valeur numérique.

4) En déduire la valeur B du champ magnétique.

Merci à vous !

[clemgym]

UP ! Merci
